绝缘导线型NTC温度传感器100K 3950
来源：本站 更新时间：2017-07-20 17:38:39 查看次数：

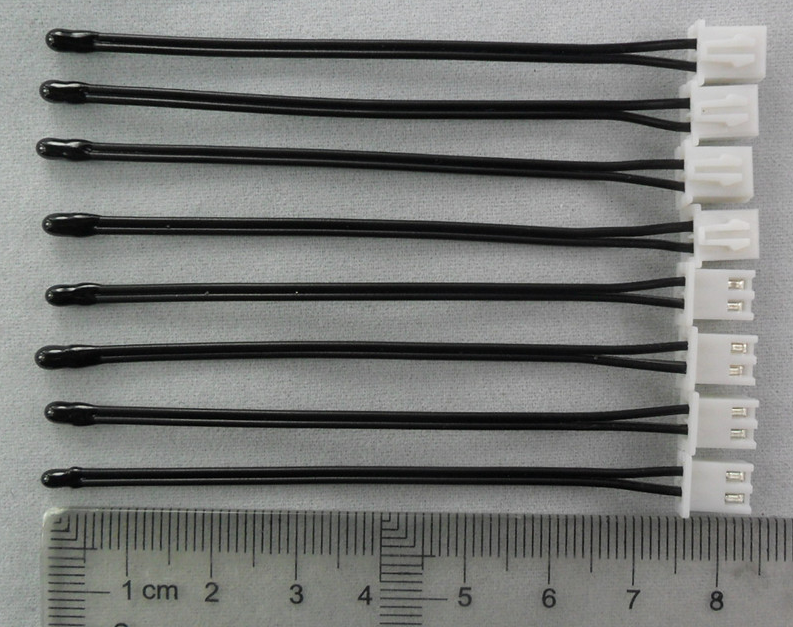

热敏电阻是一种电阻，电阻随环境温度而变化，对电热敏感的温度传感器。 其中，NTC（负温度系数）热敏电阻具有当温度升高时电阻值降低的特性。绝缘导线型（水滴状）MF52B温度传感器零功率电阻值R25度阻值为100K精度正负1%，B值为 3950（25/50）主要测量室内温度，适用于新能源锂电池，家电，汽车，电信，计算机，医疗仪器和工业场所等各个领域,MF52系列NTC使用温度范围（-30℃-120℃）
100K3950热敏电阻工程信息
•NTC传感器导线长度：85MM
•典型电线尺寸：＃28 AWG
•25˚C时的电阻值：100k欧姆
•额定功率：25°C时为0.25 W，125°C时降额至0 W
•温度范围：-30˚C至120˚C
•时间常数：静止空气最多5秒*
•耗散常数：静止空气中2mW /˚C*
•符合RoHS标准
104F3950可靠性测试数据：
测试 标准 测试条件 ΔR25 / R 25
•高温 曝光（存储）：
MIL-STD-202， NTC方法108 在T = +125 ° C 储存 t = 1000 h <2％ 没有可见 损伤 偏湿度 MIL-STD-202， 方法103 T = 85 ℃ 空气相对湿度：85％ t = 1000 h 热敏电阻测试电压最大 0.3 V DC on NTC 1） <2％ 没有可见 损伤
•操作寿命 ：
MIL-STD-202， 方法108 T = +125 ℃ t = 1000 h 温度传感器测试电压最大 0.3 V DC on NTC 1） <2％ 没有可见 损伤
•温度 循环：
JESD 22， 方法JA-104 试验温度较低：-55 ℃ 上测试温度：125 ° C 1000个循环 停留时间：最大 每次30分钟 温度 空中转换时间：最大 1分钟 <2％ 没有可见 损伤
•终端强度 （含铅）：
MIL-STD-202， 方法211 测试引线器件的完整性 条件A：2.27 N 2） <1％ 没有可见 损伤 机械冲击 MIL-STD-202， 方法213， 条件C 加速度：40 g 2） 脉冲持续时间：6 ms 颠簸数：3，每个 方向 <1％ 没有可见 损伤
•振动：
MIL-STD-202， 方法204 加速度：5 g t = 20分钟 在3个方向的每个方向12个循环 频率范围：10〜2000Hz <1％ 没有可见 损伤
1）NTC热敏电阻的自热不得超过0.2 K，稳态。 测试条件偏离AEC Q200，Rev. D.
2）偏离AEC Q200，Rev. D. 注意 应防止NTC热敏电阻与任何液体和溶剂的接触。 一定是 确保没有水进入NTC热敏电阻（例如通过插头端子）。 除非为这些条件规定了热敏电阻，否则避免结露和冷凝。
绝缘导线型NTC温度传感器100K 3950存储：
•为了保持其可焊性，热敏电阻必须储存在非腐蚀性气氛中。湿度，温度和容器材料是关键因素。
•不要将热敏电阻存放在阳光直射的地方。 否则，包装ma-可能会发生变形，从而在安装过程中引起问题， 后打开工厂密封件，如聚乙烯密封包装，尽快使用。
•组件应留在原包装中。 触摸未焊接的金属化热敏电阻可能会改变其焊接性能。
•储存温度：-25 ° C至45 ° C相对湿度（无冷凝）：≤75％的年平均值<95％，每年最多30天
绝缘导线型NTC温度传感器100K 3950温度阻值信息数据表：
TEMPERATURE VS RESISTANCE TABLE
Resistance 100k Ohms at 25deg. C
Resistance Tolerance + / -1%
B Value 3950K at 25/50deg. C
B Value Tolerance + / - 1%
|
Temp. (deg. C) |
Rmax (k Ohms) |
Rnor (k Ohms) |
Rmin (k Ohms) |
| -30 | 1858.6927 | 1787.9797 | 1719.7849 |
| -29 | 1744.9370 | 1679.6017 | 1616.5510 |
| -28 | 1638.8912 | 1578.5061 | 1520.1940 |
| -27 | 1539.9847 | 1484.1584 | 1430.2129 |
| -26 | 1447.6929 | 1396.0662 | 1346.1459 |
| -25 | 1361.5315 | 1313.7754 | 1267.5675 |
| -24 | 1281.0560 | 1236.8685 | 1194.0856 |
| -23 | 1205.8561 | 1164.9598 | 1125.3381 |
| -22 | 1135.5532 | 1097.6941 | 1060.9911 |
| -21 | 1069.7992 | 1034.7432 | 1000.7358 |
| -20 | 1008.2715 | 975.8038 | 944.2871 |
| -19 | 950.6732 | 920.5962 | 891.3817 |
| -18 | 896.7294 | 868.8615 | 841.7754 |
| -17 | 846.1864 | 820.3603 | 795.2428 |
| -16 | 798.8093 | 774.8710 | 751.5750 |
| -15 | 754.3810 | 732.1889 | 710.5786 |
| -14 | 712.7005 | 692.1238 | 672.0741 |
| -13 | 673.5814 | 654.4999 | 635.8954 |
| -12 | 636.8513 | 619.1540 | 601.8883 |
| -11 | 602.3502 | 585.9346 | 569.9095 |
| -10 | 569.9298 | 554.7016 | 539.8262 |
| -9 | 539.4526 | 525.3245 | 511.5153 |
| -8 | 510.7906 | 497.6821 | 484.8615 |
| -7 | 483.8254 | 471.6621 | 459.7586 |
| -6 | 458.4467 | 447.1599 | 436.1073 |
| -5 | 434.5519 | 424.0781 | 413.8153 |
| -4 | 412.0460 | 402.3264 | 392.7968 |
| -3 | 390.8401 | 381.8204 | 372.9716 |
| -2 | 370.8519 | 362.4818 | 354.2653 |
| -1 | 352.0045 | 344.2375 | 336.6083 |
| 0 | 334.2264 | 327.0195 | 319.9360 |
| 1 | 317.4508 | 310.7640 | 304.1877 |
| 2 | 301.6157 | 295.4121 | 289.3072 |
| 3 | 286.6631 | 280.9084 | 275.2418 |
| 4 | 272.5389 | 267.2014 | 261.9423 |
| 5 | 259.1926 | 254.2428 | 249.3435 |
| 6 | 246.5770 | 241.9877 | 237.4601 |
| 7 | 234.6482 | 230.3940 | 226.1943 |
| 8 | 223.3650 | 219.4224 | 215.5278 |
| 9 | 212.6890 | 209.0361 | 205.4255 |
| 10 | 202.5840 | 199.2007 | 195.8544 |
| 11 | 193.0167 | 189.8841 | 186.7836 |
| 12 | 183.9552 | 181.0559 | 178.1844 |
| 13 | 175.3704 | 172.6881 | 170.0298 |
| 14 | 167.2345 | 164.7540 | 162.2942 |
| 15 | 159.5216 | 157.2290 | 154.9539 |
| 16 | 152.2075 | 150.0898 | 147.9867 |
| 17 | 145.2694 | 143.3144 | 141.3716 |
| 18 | 138.6861 | 136.8825 | 135.0889 |
| 19 | 132.4375 | 130.7749 | 129.1202 |
| 20 | 126.5049 | 124.9734 | 123.4482 |
| 21 | 120.8705 | 119.4612 | 118.0564 |
| 22 | 115.5180 | 114.2223 | 112.9298 |
| 23 | 110.4316 | 109.2417 | 108.0537 |
| 24 | 105.5969 | 104.5053 | 103.4147 |
| 25 | 101.0000 | 100.0000 | 99.0000 |
| 26 | 96.7127 | 95.7132 | 94.7146 |
| 27 | 92.6306 | 91.6333 | 90.6378 |
| 28 | 88.7426 | 87.7492 | 86.7583 |
| 29 | 85.0386 | 84.0505 | 83.0655 |
| 30 | 81.5090 | 80.5274 | 79.5497 |
| 31 | 78.1446 | 77.1707 | 76.2012 |
| 32 | 74.9370 | 73.9717 | 73.0115 |
| 33 | 71.8779 | 70.9222 | 69.9721 |
| 34 | 68.9598 | 68.0144 | 67.0752 |
| 35 | 66.1755 | 65.2411 | 64.3134 |
| 36 | 63.5182 | 62.5954 | 61.6798 |
| 37 | 60.9814 | 60.0707 | 59.1677 |
| 38 | 58.5591 | 57.6610 | 56.7710 |
| 39 | 56.2456 | 55.3604 | 54.4837 |
| 40 | 54.0355 | 53.1635 | 52.3004 |
| 41 | 51.9235 | 51.0651 | 50.2158 |
| 42 | 49.9049 | 49.0602 | 48.2250 |
| 43 | 47.9752 | 47.1443 | 46.3232 |
| 44 | 46.1298 | 45.3130 | 44.5062 |
| 45 | 44.3649 | 43.5621 | 42.7696 |
| 46 | 42.6764 | 41.8878 | 41.1096 |
| 47 | 41.0607 | 40.2862 | 39.5224 |
| 48 | 39.5143 | 38.7539 | 38.0044 |
| 49 | 38.0339 | 37.2876 | 36.5524 |
| 50 | 36.6163 | 35.8842 | 35.1631 |
| 51 | 35.2587 | 34.5405 | 33.8335 |
| 52 | 33.9582 | 33.2538 | 32.5608 |
| 53 | 32.7121 | 32.0214 | 31.3423 |
| 54 | 31.5178 | 30.8408 | 30.1754 |
| 55 | 30.3731 | 29.7096 | 29.0576 |
| 56 | 29.2755 | 28.6253 | 27.9868 |
| 57 | 28.2230 | 27.5860 | 26.9607 |
| 58 | 27.2135 | 26.5895 | 25.9772 |
| 59 | 26.2450 | 25.6338 | 25.0343 |
| 60 | 25.3156 | 24.7171 | 24.1303 |
| 61 | 24.4237 | 23.8376 | 23.2633 |
| 62 | 23.5675 | 22.9937 | 22.4315 |
| 63 | 22.7454 | 22.1836 | 21.6336 |
| 64 | 21.9560 | 21.4061 | 20.8678 |
| 65 | 21.1977 | 20.6594 | 20.1328 |
| 66 | 20.4692 | 19.9424 | 19.4272 |
| 67 | 19.7693 | 19.2537 | 18.7497 |
| 68 | 19.0966 | 18.5920 | 18.0990 |
| 69 | 18.4499 | 17.9562 | 17.4740 |
| 70 | 17.8282 | 17.3452 | 16.8735 |
| 71 | 17.2304 | 16.7578 | 16.2965 |
| 72 | 16.6554 | 16.1930 | 15.7419 |
| 73 | 16.1023 | 15.6499 | 15.2087 |
| 74 | 15.5702 | 15.1276 | 14.6961 |
| 75 | 15.0581 | 14.6251 | 14.2032 |
| 76 | 14.5652 | 14.1417 | 13.7291 |
| 77 | 14.0907 | 13.6764 | 13.2729 |
| 78 | 13.6339 | 13.2286 | 12.8341 |
| 79 | 13.1940 | 12.7976 | 12.4118 |
| 80 | 12.7703 | 12.3825 | 12.0053 |
| 81 | 12.3622 | 11.9828 | 11.6139 |
| 82 | 11.9689 | 11.5978 | 11.2372 |
| 83 | 11.5900 | 11.2270 | 10.8743 |
| 84 | 11.2247 | 10.8697 | 10.5248 |
| 85 | 10.8727 | 10.5254 | 10.1881 |
| 86 | 10.5332 | 10.1935 | 9.8637 |
| 87 | 10.2059 | 9.8736 | 9.5511 |
| 88 | 9.8902 | 9.5652 | 9.2499 |
| 89 | 9.5858 | 9.2678 | 8.9594 |
| 90 | 9.2920 | 8.9809 | 8.6794 |
| 91 | 9.0085 | 8.7042 | 8.4094 |
| 92 | 8.7350 | 8.4373 | 8.1489 |
| 93 | 8.4710 | 8.1797 | 7.8977 |
| 94 | 8.2161 | 7.9312 | 7.6554 |
| 95 | 7.9700 | 7.6912 | 7.4215 |
| 96 | 7.7324 | 7.4596 | 7.1958 |
| 97 | 7.5029 | 7.2360 | 6.9780 |
| 98 | 7.2812 | 7.0201 | 6.7677 |
| 99 | 7.0670 | 6.8115 | 6.5647 |
| 100 | 6.8601 | 6.6101 | 6.3686 |
| 101 | 6.6601 | 6.4155 | 6.1793 |
| 102 | 6.4668 | 6.2274 | 5.9964 |
| 103 | 6.2799 | 6.0457 | 5.8197 |
| 104 | 6.0993 | 5.8701 | 5.6489 |
| 105 | 5.9246 | 5.7003 | 5.4839 |
| 106 | 5.7557 | 5.5362 | 5.3245 |
| 107 | 5.5923 | 5.3775 | 5.1703 |
| 108 | 5.4343 | 5.2240 | 5.0213 |
| 109 | 5.2814 | 5.0755 | 4.8772 |
| 110 | 5.1334 | 4.9319 | 4.7379 |
| 111 | 4.9903 | 4.7930 | 4.6031 |
| 112 | 4.8517 | 4.6586 | 4.4727 |
| 113 | 4.7175 | 4.5285 | 4.3466 |
| 114 | 4.5877 | 4.4026 | 4.2245 |
| 115 | 4.4619 | 4.2807 | 4.1064 |
| 116 | 4.3401 | 4.1627 | 3.9921 |
| 117 | 4.2222 | 4.0484 | 3.8815 |
| 118 | 4.1079 | 3.9378 | 3.7743 |
| 119 | 3.9972 | 3.8306 | 3.6706 |
| 120 | 3.8900 | 3.7268 | 3.5702 |
