漆包线品NTC热敏电阻104F3950使用异常说明
来源：本站 更新时间：2017-07-21 15:21:55 查看次数：
一.异常现象说明

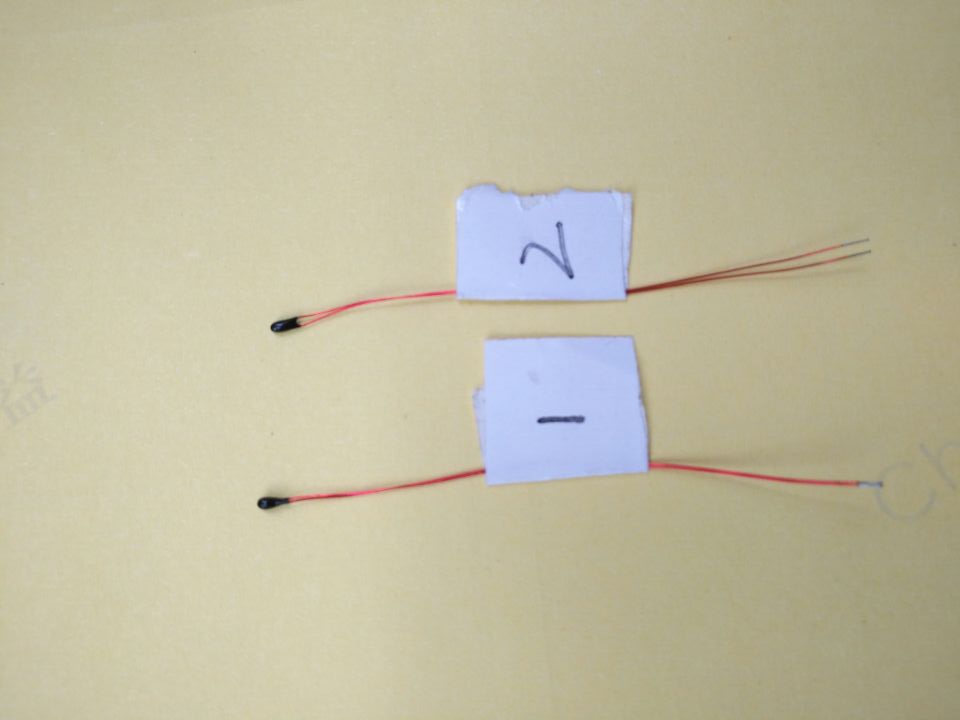

漆包线品104F3950(R25℃=100K±1% B25/50=3950)NTC热敏电阻加装到手机充电器上,在充电时（施加4.3V左右电压）出现测温异常。
异常出现在充电状态，在放电时，未发现异常现象。
在异常出现时，实测漆包线NTC热敏电阻的阻值在18KΩ左右。
二.100K3950NTC热敏电阻基础数据及试验数据:
2,、异常漆包线NTC热敏电阻测试数据：
单位: mm
3、异常漆包线热敏电阻（温度探头）冷热冲击试验数据：
试验方法：0℃油介浸入30S，再浸入100℃油介中，依次偱环作业
二.100K3950NTC热敏电阻基础数据及试验数据:
・特性参数: R25=100KΩ±1% B25/50=3950K±1%
・外观尺寸: 全长65±1mm

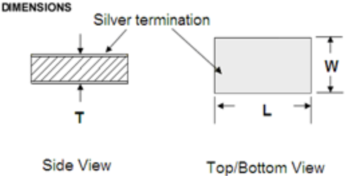

1、NTC热敏电阻芯片剖析：
单位: mm
1、NTC热敏电阻芯片剖析：
单位: mm
| W(长） | L（宽) | T（厚) |
| 0.63 | 0.63 | 0.25 |
| 体积:0.099mm3 | ||
2,、异常漆包线NTC热敏电阻测试数据：
单位: mm
| 编号 | R25 | R50 | R85 | B25/50 | B25/85 | 判 定 |
| 1 | 99.71 | 35.69 | 10.42 | 3,959.50 | 4,019.50 | OK |
| 2 | 100.35 | 35.88 | 10.49 | 3,963.70 | 4,019.00 | OK |
3、异常漆包线热敏电阻（温度探头）冷热冲击试验数据：
试验方法：0℃油介浸入30S，再浸入100℃油介中，依次偱环作业
| 编号 | 初始电阻值 | 100回 | 200回 | 500回 | 变化率 | 判定 |
| R25(KΩ） | R25(KΩ） | R25(KΩ） | R25(KΩ） | (%） | ||
| 1 | 99.68 | 99.97 | 100.01 | 100.03 | 0.35% | OK |
| 2 | 100.25 | 100.32 | 100.41 | 100.52 | 0.27% | OK |
4、异常漆包线热敏电阻高温试验数据：
试验方法： 把温度传感器产品放到100℃的烤箱内，持续放置48h测试数据
| 编号 | 初始电阻值 | 48 h | 变化率 | 判定 |
| R25(KΩ） | R25(KΩ） | (%） | ||
| 1 | 99.73 | 99.69 | 0.05% | OK |
| 2 | 100.38 | 100.25 | 0.01% | OK |
三.原因分析

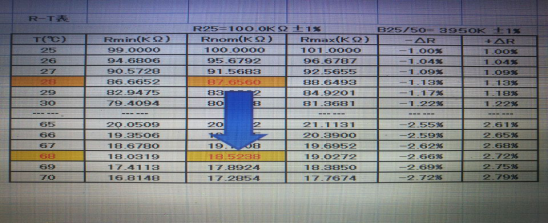

1.从产品的外观及试验测试数据上看,漆包线热敏电阻本体没有异常,放置到充电器回路中出现异常，从下面RT表可以看到电阻值从87.65KΩ变化到18.52KΩ, 温度会从28℃变化到68℃，让NTC热敏电阻本体升高40℃的热量从何获取，应该是异常的原因。
2.从现状看,热敏电阻获取热量的途径大致有两个：
第一NTC热敏电阻的周边环境中,在电池内部小环境中是否有发热的部件。
第二NTC热敏电阻在通电状态下产生的自热。
3.这款漆包线热敏电阻的芯片的体积是0.099mm3，额定功率是MAX3.5mw，通过的电压电流超出额定，会产生很大热量，使自身温度升高。(电压升到几十伏,几秒钟电阻就会烧掉)
四.原因判定
超出额定功率,热敏电阻产生自热加上热敏电阻周边环境温度造成异常。
五.对策及建议
1.在热敏电阻串联分流电阻同时,再并联一个分压电阻,让NTC热敏电阻尽可能在微电流下作业。
2.更换额定功率大的热敏电阻(MF52D黑色PVC双拼线NTC热敏电阻)来替代现有热敏电阻电阻。
