研究NTC热敏电阻的阻值随着温度的变化的规律
来源：本站 更新时间：2016-09-20 12:00:20 查看次数：
研究负温度系数NTC热敏电阻的阻值随着温度的变化的规律。
实验原理：
用不同的温度的水来调节热敏电阻的温度，用欧姆表测量几种不同温度下热敏电阻的阻值。比较这几组温度阻和电阻值，找出热敏电阻电阻的阻值随着温度变化的规律，参考生产厂家提供的NTC热敏电阻阻值与温度对应关系R/T表。
实验器材：

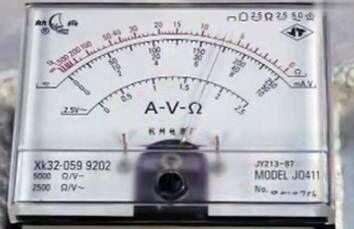

NTC热敏电阻、 欧姆表铁架台烧杯和温度计
实验内容:
首先将NTC热敏电阻放入烧杯中将热敏电阻的接线处于欧姆表相连，在烧杯中加入热水，将欧姆表的量程调到1000欧姆，温度计的读数稳定之后，读数温度计的数和现在欧姆表的数，温度计60℃时阻值为500欧姆
往烧杯加入适量冷水改变水温，读出稳定后的数:
温度在47℃时NTC热敏电阻的阻值为650Ω
再一次加入冷水改变水温，读出稳定后的数：
温度在42℃时温度传感器的阻值为700Ω
最后再加一次水，改变水温，读出稳定后的数：
温度在37℃时热敏电阻的阻值为800Ω
| 次数 | 1 | 2 | 3 | 4 |
| 温度/℃ | 60 | 47 | 42 | 37 |
| 电阻/Ω | 500 | 650 | 700 | 800 |
热敏电阻型号（常规）：
贴片NTC热敏电阻
0402 4.7K 5K 10K 30K 33K 47K 50K 68K 100K
0603 1K ,2.2K, 3.3K,4.7K,5K,6.8K,10K,15K,20K,22K,30K,33K,47K,50K,68K,100K,150K,200K,220K,470K
0805 1K ,2.2K, 3.3K,4.7K,5K,6.8K,10K,15K,20K,22K,30K,33K,47K,50K,68K,100K,150K,200K,220K,470K
1206 4.7K 10K 30K 33K 47K 50K 100K
小黑头塑封NTC热敏电阻、温度传感器
MF52-502F3977 MF52-502J3470
MF52-103F3435 MF52-103J3976
MF52-103J3950 MF52-103J3760
MF52-503F4050 MF52-503J3935
MF52-104F3600 MF52-104J4100
二级管玻封NTC热敏电阻、温度传感器
MF58-502F3840 MF58-502J3470
MF58-103F3435 MF58-103J3892
MF58-103J3950 MF58-103J3420
MF58-503F3950 MF58-503J3890
MF58-104F3950 MF58-104J3263
单端玻封NTC热敏电阻、温度传感器
MF58D-502F3470 MF58D-502J3450
MF58D-103F3435 MF58D-103J3900
MF58D-103J3935 MF58D-103J3950
MF58D-503F3950 MF58D-503J3800
MF58D-104F3950 MF58D-104J3990
结论：
负温度系数NTC热敏电阻的特性为阻值随着温度的降低而增大，同样温度传感器的阻值也会随着温度的升高而变小。
