温控电路的核心元件就是热敏元件，或温敏器件，常用的热敏元件颇多。从本例开始数例列举热敏电阻电路，用以介绍负温度系数热敏电阻器、正温度系数热敏电阻电路、热敏二极管、热敏闸管、集成温度传感器,（SL134\AD590\T-X\LM50B\DS1620）等热敏元件丰富多彩的应用。

  这例自动控温器采用MF58型负温度系数热敏电阻器作探测元件，制作容易，用途广泛，电路如图283所示。

  RT\R1\RP\R2组成测温电桥。其中热敏电阻器作为感温元件（探头），RP为微调电阻器。当RT的阻值等于RP的阻值时，电桥平衡，差分放大管VT；和VT₂的基极电位相等，差分放大器输出UAR=0₀VT₃的Ueb=O,VT₃截止。这时输出电路（VT3和VD1）无输出，开关管VT4的eb结无输出人电平，VT4截止，继电器K失电断开。

  当RT感受到温度降低时NTC热敏电阻阻值增大，R/T的阻值大于RP的阻值，电桥失去平衡，差分放大器输出UA>UB,VT3导通，VT4因获得正向偏流而导通，当VT4的基极电位大于0. 7V进入饱和状态时，继电器k吸合。利用继电器k的触点控制电器，即可实现温度控制。

  为了消除NTC热敏电阻、温度传感器测量误差，必须消除多路转换开关电阻和转换电容改变对测量结果造成影响。所以，温度测量仪多路转换开关的第一通道直接到电源正极，第二通道经一个精密比较电阻R比接到电源正极。这样，一通道接通时转换电阻是多路转换电阻是多路转换开关电阻R开，二通道接通时转换电阻则是多路转换开关电阻R开加上比较电阻R比。每次测量，径电阻-脉宽转埃电路对一通道和二通道电阻分别进行测量，得到脉宽时间t开和t比。由于t开=R开CLn3，t比=（R比+R开）Cln3所以：R开=R比/t比/t开-1，根据此式即可得多路转换开关的接通道电阻，且该结果与转电容无关。然后电阻-脉宽转换电路再对热敏电阻Rt1进行测量，得到脉宽时间t1=(Rt1+R导 R开)Cln3和t开=R开Cln3,即可得到：Rt1=(t1/t开  -1)R开-R导。根据计算所得的多路转换开关电阻R开和已知的连接导线R导,即可得到NTC热敏电阻Rt1的阻值。通过上面两次比较计算，所得到的NTC热敏电阻Rt1的阻值与多路转换开关电阻和转换电容的大小无关。实验表明，任意更换不同型号的多路转换开关和转换电容，测量结果差值都在0.05之内，可见采用这种比较测量方法便可消除这两个不确定因素所引起的随机测量误差，从而提高了仪器的测量精度。

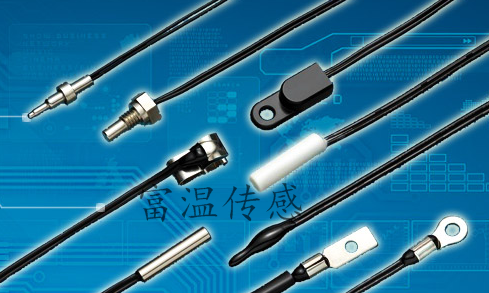

  温控电路的核心元件热敏电阻、温度传感器常型号数有：
NTC R25＝10KΩ±0.5%(at 25℃) B常数(25/85℃)(3435K)
NTC 标称电阻值（25℃时的阻值R25）10KΩ (常数B＝3435)
在25°C 零功率电阻值10K欧姆(Beta Value (K)  3435K NTC
@ 25°C=10KΩ ±5% exp B25/85=3435绝缘引线NTC温度传感器
10KΩ R2 = R25 exp [B25/85(1/T2 - 1/(3435K)]NTC热敏电阻
温度感知型NTC阻值10K±1% B-value3435温度传感器
珠状测温型MF52D系列 型号103G3435 NTC热敏探头
额定电阻值Ratedresistance10K±1% B值=3435 NTC探头
103F R2 = R25 exp [B25/85(1/T2 - 1/(3435K)]  NTC元件
10K±1% 3435 NTC热敏电阻特征值/CharacteristicValues
负温度系数热敏芯片NTC-Thermistor 3435 /10KΩ±3%
小型环氧PVC 绝缘引线10KΩ精度1% ( B=3435)温度传感器
具有很强的抗热冲击性能NTC热敏元件MF52A-103F3435-60L
25ºC 下的电阻值：10KΩ±0.5%( 常数B＝3435)NTC温度传感器
