热敏电阻是对温度变化非常敏感电阻器件，它通常有单晶半导体和半导体组成，热敏电阻是有正温度器热敏电阻和负温度器热敏电阻之分。研究热敏电阻的温度特性，首先要知道阻值随着温度变化关系，有助于我们选用和配置热敏电阻材料制作符合我们需求的感应器件，本实验单晶半导体负温度系数热敏电阻、温度传感器的温度特性，今天内容主要有两个：
第一个：测量热敏电阻阻值跟温度变化的实验数据
第两个：利用阻值随着温度的实验数据，改装一个半导体温度计
实验仪器主要有两部，第一部是多档桓充智能控温实验仪，第两部是直流电阻电桥，我们先看控温实验仪，这个仪器有部分组成，一个是实验主机

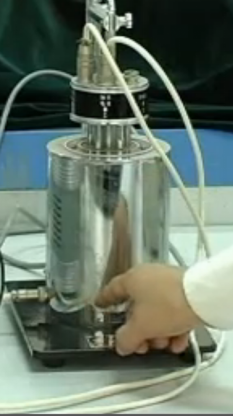

另一个是加热炉：

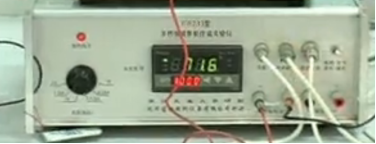

加热炉内之有参数为MF52型R25=10K 1% B值=3435负温度系数NTC热敏电阻，里面还有加热块，加热块通电后，本身发热，可以使炉内温度升高加热炉底部有一小风扇，通电后可对炉内降温，再来看实验主机，最左边是个加热电流调节按钮，电流强度可从0.25A按照一定间隔设计调节到2A，中间显示屏显示的是炉内的温度右端是插口，对于直流电阻电桥，我们来熟悉它的面板在面板的中上部是一个灵敏度很高的检流计，在实验中我们不会使用它，面板左上部是工作电流选择按钮面板右上方是电流阻值倍率调节按钮，面板的正中间是电阻箱，面板左上角是有两个外接电源的接线处，左下方是3个外接检流器接线处标有G字的是检流器开关，标有B字的是内部电流开关，右下方的连接 接线处
接下来演示一下等实验的操作，首先是连接线路，在多档桓流智能控温实验仪的实验主机和加热炉之间连接三条导线，其中一条是从实验主机的恒流输出接口连接到加热炉的电流输入接口给炉内加热块提供加热电流，第两根是将实验主机和加热炉的风扇接口连接在一起为炉内风扇提供电源，第三根是从加热炉的信号输出接口连接到实验主机的信号输入接口，将炉内温度和热敏电阻阻值信号传递到实验主机，然后从实验主机热敏电阻接线处，引出两个导线接入会直通电阻电桥的带测电阻关，利用会直通电桥来测NTC热敏电阻的阻值，对会直通电阻电桥的设置需注意，工作电源按钮调到3V，阻值倍率按钮调到1，外接检流器，然后可以测量了，接通会直通电阻电桥和实验主机的电源.
在实验主机的加热电流调节按钮调到较小的电流，同时观察炉内的温度变化，随着温度的升高，我们对会直通电阻电桥同时按减流开关和内部开关调节电阻箱，接下来随着炉内温度的升高，我们需要不断的调节电桥平衡，到炉内温度到90度的时侯，我们将电阻箱NTC热敏电阻阻值记录下来，然后将实验主机的加热电流关掉，将实验主机的通风开关打开让炉内温度下降，炉内温度每下降5度我们测量会直通电桥平衡的时侯电阻箱的阻值，一共要测量10组阻值和温度的实验数据.
下面我们改装温度计了，NTC热敏电阻R/T值不更改，只改装温度计不需要智能控温实验仪，我们需要选用其他一些电路原件，比如电阻箱.一个直流电源，还有滑翔电阻器，接下来我们实验内容是改装温度计，就是不在使用多档桓流智能控温需要在会直通电阻电桥基础上，在选用一些电学仪器，包括直流电源. 滑翔电阻器.电阻箱和WA表，将电阻箱连接到会直通电阻电桥带测处，会直通电阻电桥工作按钮外接位置，这里阻值倍率不变，将外接的检流计改为外接WA表，然后我们看一下直流电源，直流电源5伏输出接入到滑翔变阻器两端再于滑翔变阻器的一个对角和放角接到会直通电阻电桥的左上方的外接线处，然后可以改装了
第一步是:把会通电阻电桥的内部电阻箱和外接电阻箱的阻值都调节到我们测量的NTC热敏电阻最低温度值的阻值
第两步是：电阻电桥的内部电阻箱的阻值保持不变，接外接电阻箱的阻值调到我们测到的NTC温度传感器最高温度阻值
第三步是：保持滑翔变阻器和内部电阻箱的阻值不变，将外接电阻箱阻值分别取到测得的NTC热敏电阻的在不同温度取到的阻值从低温到高温，分别记下不同温度值，WA表向右的格数，这样改装温度计步骤结束，所以实验等操作以完成。
以上半导体NTC热敏电阻元件特性的研究试验由专业温度传感器生产厂家富温传感技术有限公司提供。
