NTC热敏电阻、温度传感器温度特性测量试验
来源：本站 更新时间：2016-08-31 12:34:07 查看次数：
通常热敏电阻分为两种，一种是NTC，我们称为负温度器热敏电阻，它是阻值随着温度升高而降低，所以我们称为负温度系数，还有一种热敏电阻PCT，我们称为正温度器热敏电阻，它什么意思啊！它存在一个突变点温度，在这个突变点温度以下，它的阻值随着温度升高也是降低的，但达到突变点温度以上呢，它的阻值随着温度的升高而发生急据的变化，由于受实验条件的原因，我们达不到那个突变点温度，所以我们在这里只研究一下NTC，就是负温度器热敏电阻
实验目的，第一：掌握NTC热敏电阻的阻值与温度关系；第二：学会通过数据处理来求经验公式。特别这个经验公式，一定温度小NTC热电阻经验公式：R=R0eB(7/1-70/1)首先对这个公式进行变行，一，两边取对LnR=B(7/1=70/1)+ LnR0 ，如果测（）的数字可以采用通过数据处理可用作图法 或最小两乘法求斜率B并求a 。
实验目的，第一：掌握NTC热敏电阻的阻值与温度关系；第二：学会通过数据处理来求经验公式。特别这个经验公式，一定温度小NTC热电阻经验公式：R=R0eB(7/1-70/1)首先对这个公式进行变行，一，两边取对LnR=B(7/1=70/1)+ LnR0 ，如果测（）的数字可以采用通过数据处理可用作图法 或最小两乘法求斜率B并求a 。
现在公式已经求出来了，现在还有一种是温度系数，温度变化不断递升热敏电阻的变化率我们称为温度系数，也就是a=R/1/de/dT=-72/B，这个温度系数@越大，说明这个热敏电阻灵敏度越高的，这里我们还需要计算出温度下的温度常数，现在看一下实验的具体内容。
1 连接电桥，并调节RA=RB=9000 Ώ
2 实验仪预设温度70度，加热电阻，每隔5度（不要求等间距）左右，记录实际电阻值。
3 求B2 a
电源电压1.5V,RA=RB=9000Ώ.I<3MA实验的注意事项1转子位于中间且转速不宜过快。2测量中，保证热敏电阻浸入油中。
电源电压1.5V,RA=RB=9000Ώ.I<3MA实验的注意事项1转子位于中间且转速不宜过快。2测量中，保证热敏电阻浸入油中。

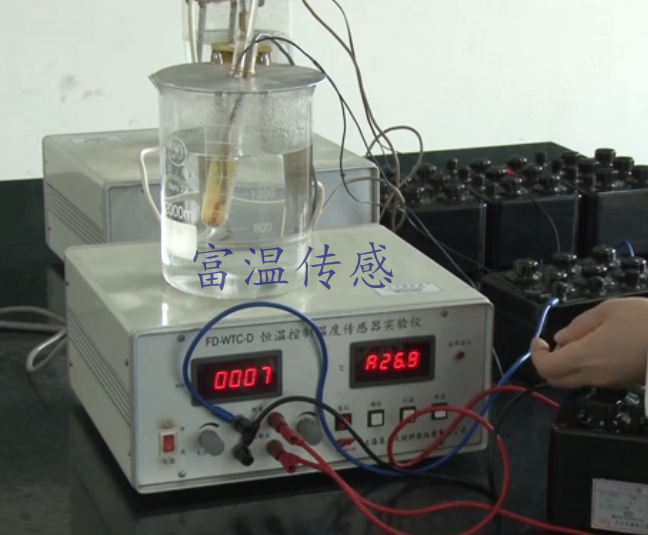

现在专业MF10K3435、FWQBX100K3950NTC热敏电阻生产生产厂家富温传感技术有限公司工程技术部刘先生为大家做一下实验，首先连接电桥，大家都知道当电桥平衡的时侯，就要热敏电阻的阻值比上RS=右上方的阻值比上右下方的阻值，由于RARB都是9000 Ώ的它们的比直1比1，所以说热敏电阻与它右下方RS比直也是1比1的，换一句话说就是它们两个相等。
