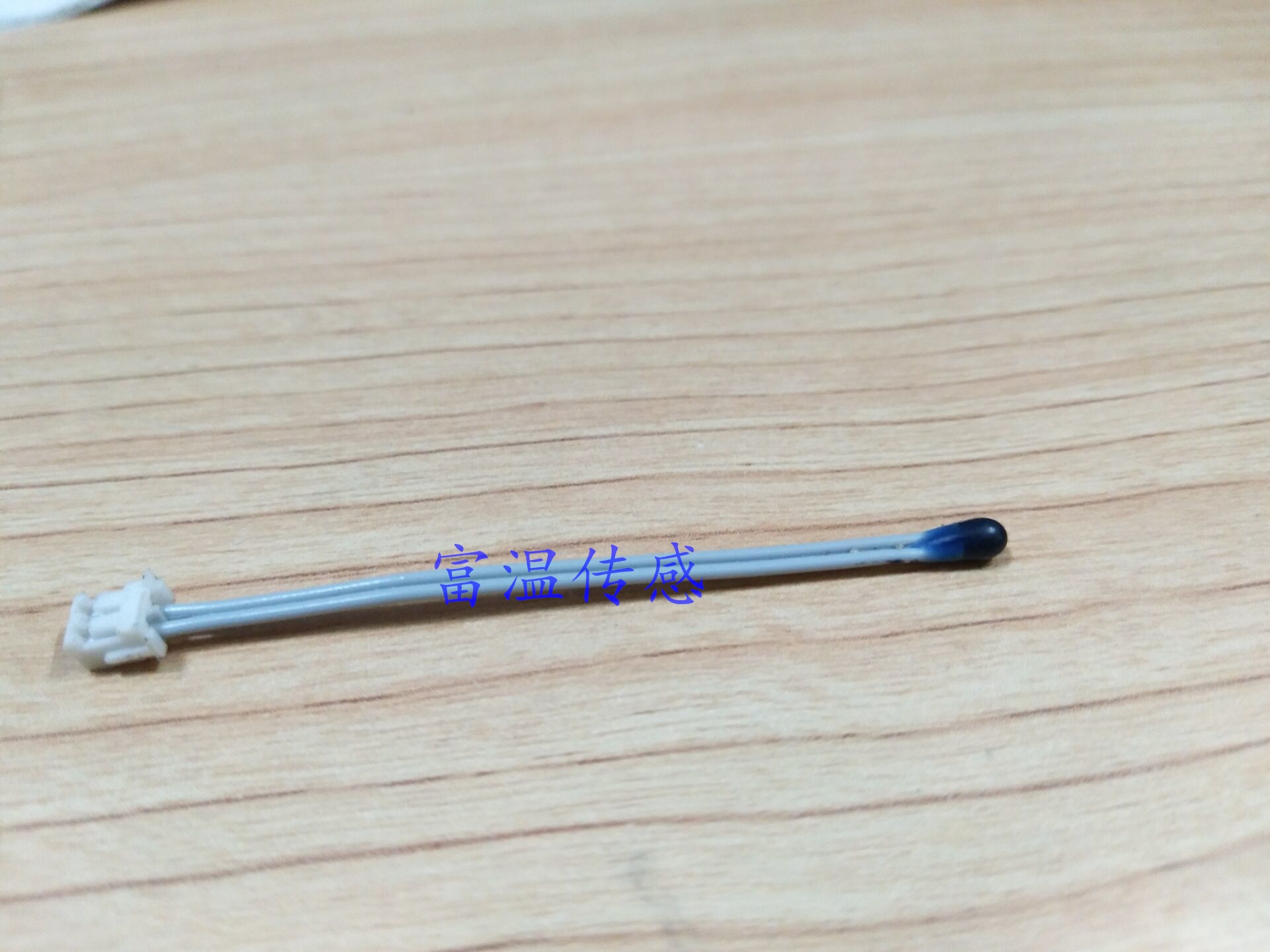

B值3435K 阻值10KΩ NTC热敏电阻器
来源：本站 更新时间：2016-12-31 09:17:47 查看次数：
| B值3435K 阻值10K NTC热敏电阻技术参数： | |
| 1.零功率定额阻抗及功率： | R25 =10KΩ ， 10mW |
| 2.B 值： B25/85 =3,435K ±1 % （零功率阻抗值） | |
| 3.温度漂移@25°C： ‐4.4%/°C | |
| 4.消耗因子： Approximate | 2mW/°C（空气中） |
| 5.受热相应时间： 6s | |
| 6.有效的温度范围： -30~115 | °C（±0.2°C） |
7.操作使用温度范围： ‐40~105 °C

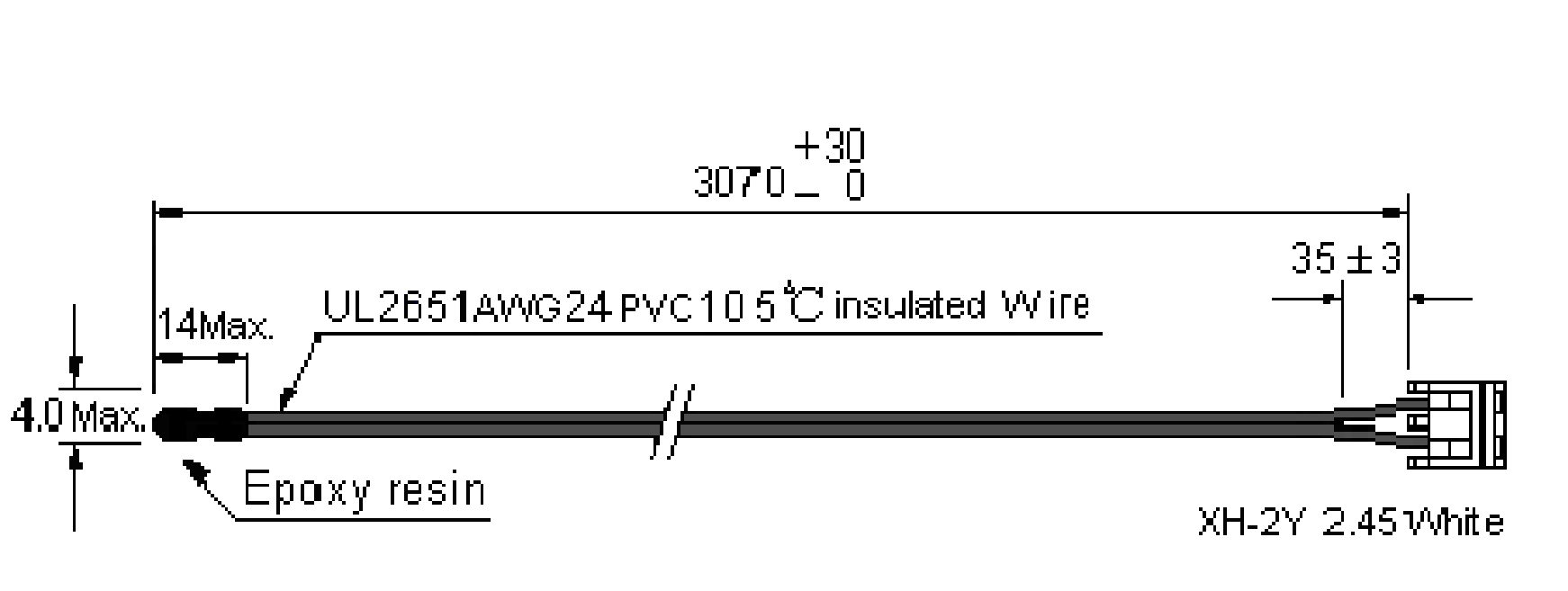

B值3435K 阻值10KΩ NTC热敏电阻器加工尺寸图：
| B值3435K 阻值10KΩ NTC热敏电阻器绝缘性： | ||
| 耐压： AC 100V 1 秒 | ||
| 绝缘阻抗： DC 500V | 100 MΩ以上 | |
| 检验条件： | ||
| 4-1. | 抽样: MIL-STD-105D | |
| 4-2. | 等级 : Level 1, AQL 1.0% | |
| 4-3. | 检查点及方法 | |
富温热敏电阻产品描述：
100k/104AT B值3NTC温度探头 线长40MM 品牌：FUWEN
无铅 符合欧盟ROHS指令NTC热敏电阻MF53-103F3435L30MM
电池包用NTC温度传感器阻值为10K B值3435 PVC线总长50MM
AT-2系列R25=10kF±1% B值25-85=3435NTC铝电保护板温度传感器
阻值10K B值3435 NTC裸片的阻值隨溫度升高而迅速減小
绝缘引线型NTC温度传感器零功率电阻值10K B=3435
高精度芯片NTC芯片阻值100K B constance in Kelvin’s 3950(K)
非绝缘引线插件 NTC热敏电阻器 零功率電阻R25=10K B=3435
DIP热敏电阻10K±5% B值=3950 引线长60MM 黑色头NTC
双列直插 103K±5% B=3435 L=50mm 32#PVC线 1.25-2PH ROHS
蝌蚪型ntc温度传感器mf5系列 电阻值R25=10k B值3435 L100
NTC MF51-103J 3435 10K ohm 5% L65MM ISO认证生产厂家
10K(3435)1%NTC温度传感器 头部直径2MM 总长30mm生产厂家
MF58-103F3435热敏电阻产品广泛应用于：
空调制冷设备 、锂电池保护板、智能温控类PCBA、暖气设备
蓝牙电子体温计 、 医疗设备、 电源板、电池表面温度检测
| B值3435K 阻值10KΩ NTC热敏电阻器检查点测试跟方法 | ||
| 外观及尺寸 | 参考 5-2. | 重要 |
| 电气特性 | 参考 5-3. | 非常重要 |
| 机构特性 | 参考 5-4. | 非常重要 |
| 环境测试 | 参考 5-5. | 非常重要 |
5-1。103F3435NTC热敏电阻测试条件
5-1-1。正常情况下，
①温度：15 ~ 35℃
②相对湿度：25 ~ 85%
③气氛：860 ~ 1016毫巴
5-1-2。热敏电阻标准条件
①温度：25℃
②相对湿度：50%
③气氛：1013毫巴
5-2。温度传感器外观及尺寸
5-2-1。外观：一般情况下进行视力测试，必要时可使用显微镜或其他设备
5-2-2。尺寸：适用于下列工具
①游标卡尺：可在0.05㎜被检查
5-3。电气特性
5-3-1。NTC零功率电阻（R0 @ t℃）在指定温度下的热敏电阻的电阻值与零功耗。温度控制液体浴精确测量必须是0.05°C的温度耐受性和液体体积的浴缸应该是至少1000倍的任何对象放置在它。
5-3-2。β值（β（T / T₁₂）
β值是在两个特定参考温度下测量的热敏电阻的零功率电阻之比.。它可以被确定为以下方程
R R T T₁@ @₂β（T / T₁₂）=（T₁< T₂）1₁₂T TR“T₁=阻力在开尔文温度T₁R @ t₂=阻力在开尔文温度T₂T₁，₂=欧凯文温度T（K =℃+ 273.15）
5-3-3。耗散常数（δ除非另有规定，耗散系数为热敏电阻时由其导致的搅油在环境温度25℃在热敏电阻在室下测试有一个体积大于1000倍的therrmistor体积。通常，将功率耗散作为提高热敏电阻50°C温度所需的功率.。
5-3-4。热敏电阻器热时间常数（τ时间常数是热敏电阻在搅拌油中改变其初始温度和最终温度63.2%之间所需的时间.。
5-3-5。NTC绝缘电阻应满足绝缘电阻在规定的直流电压涂装面积和终端之间。100mΩ分钟在500V DC，除非另有规定
6。NTC温度传感器机械特性
6-1。要求：每次测试后均应符合要求。
_零功率电阻：最大±3%变化从最初在规定温度
_β值：最大±从初始值2%
_绝缘电阻：最小100mΩDC 500
_无机械损伤–泄漏，清除，破损，外观–等。6-2。端子强度
_拉力试验：向一个终端一公斤，30sec。在终端轴方向。6-3。随机振动50 ~应用频率200Hz，加速37.8g，X方向，Y，Z，为90sec。6-4。跌落试验刚性板压降（混凝土）从75高3倍。
6-5。可焊性浸2秒235℃±5℃熔融焊料的两端。在DIP区测试焊接面积超过95%。
6-6。耐焊接热把两个终端点位于260℃±5℃熔融焊料的10秒2 ~ 2.5㎜表单元素。
7。10K热敏电阻环境试验
7-1。要求：参照6-1。
7-2。温度探头低温贮藏存储在寒冷的静止的空气在30℃±5℃1000小时。
7-3。热敏电阻高温存储在125℃±热空气5℃1000小时。如果玻封二极管型NTC，适用于300℃±5℃。
7-4。热敏电阻温度循环试验10次，如有条件的空气。30℃×1小时。←室温。0.5hr。→125℃×1小时。
7-5。NTC热冲击试验50次，如有条件的空气。30℃X 0.5hr。←5min。→125℃X 0.5hr。7-6。浸泡测试2次浸渍0.9%盐溶液如下条件。65℃x 25 x 15min℃↔15min。
7-7。NTC传感器湿度试验条件为80°C，95% RH为1000小时。
7-8。热敏传感器耐湿性在1.5hours测试10倍以下条件后站立，形成干燥炉。但是，应用50%最大额定功率为初始2小时步骤2和步骤5。时间
7-9。热敏电阻负载寿命申请最大额定功率为1.5小时和关闭0.5小时在RO 1000小时房间温度。
8。10K/3435NTC热敏电阻包装
8-1。单位包装：每包500件
8-2。整体包装：包装无震动纸箱。
9。10K温度传感器的识别
9-1。每个包的标签，零件名称，零件号，批号，数量
9-2。如有必要，在信封前将核证单放在纸箱内。
10。B值3435K 阻值10KΩ NTC热敏电阻储存条件
10-1。贮存温度：- 10～40～±。
10-2.relative湿度：30 ~ 75%相对湿度。
10-3.thermistor必须远离阳光和存储在一个非腐蚀性大气。10-4.period贮藏1年。
B值3435K 阻值10KΩ NTC热敏电阻器R/T特性：
| T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) |
| -40 | 206.1 | 5 | 22.17 | 50 | 4.160 | 95 | 1.111 | 140 | 0.3899 |
| -39 | 194.6 | 6 | 21.25 | 51 | 4.025 | 96 | 1.083 | 141 | 0.3769 |
| -38 | 183.9 | 7 | 20.36 | 52 | 3.895 | 97 | 1.056 | 142 | 0.3600 |
| -37 | 173.8 | 8 | 19.53 | 53 | 3.770 | 98 | 1.030 | 143 | 0.3613 |
| -36 | 164.4 | 9 | 18.73 | 54 | 3.649 | 99 | 1.004 | 144 | 0.3538 |
| -35 | 155.5 | 10 | 17.97 | 55 | 3.533 | 100 | 0.9788 | 145 | 0.3435 |
| -34 | 147.1 | 11 | 17.25 | 56 | 3.421 | 101 | 0.9546 | 146 | 0.3394 |
| -33 | 139.3 | 12 | 16.56 | 57 | 3.313 | 102 | 0.9311 | 147 | 0.3380 |
| -32 | 131.9 | 13 | 15.91 | 58 | 3.210 | 103 | 0.9082 | 148 | 0.3258 |
| -31 | 125.0 | 14 | 15.28 | 59 | 3.109 | 104 | 0.8860 | 149 | 0.3192 |
| -30 | 118.4 | 15 | 14.69 | 60 | 3.013 | 105 | 0.8644 | 150 | 0.3129 |
| -29 | 112.3 | 16 | 14.12 | 61 | 2.920 | 106 | 0.8434 | ||
| -28 | 106.5 | 17 | 13.57 | 62 | 2.830 | 107 | 0.8229 | ||
| -27 | 101.0 | 18 | 13.05 | 63 | 2.743 | 108 | 0.8031 | ||
| -26 | 95.85 | 19 | 12.56 | 64 | 2.660 | 109 | 0.7838 | ||
| -25 | 91.00 | 20 | 12.08 | 65 | 2.579 | 110 | 0.7650 | ||
| -24 | 86.43 | 21 | 11.63 | 66 | 2.502 | 111 | 0.7467 | ||
| -23 | 82.12 | 22 | 11.20 | 67 | 2.427 | 112 | 0.7290 | ||
| -22 | 78.05 | 23 | 10.78 | 68 | 2.354 | 113 | 0.7117 | ||
| -21 | 74.20 | 24 | 10.38 | 69 | 2.285 | 114 | 0.6949 | ||
| -20 | 70.58 | 25 | 10.00 | 70 | 2.217 | 115 | 0.6785 | ||
| -19 | 67.16 | 26 | 9.635 | 71 | 2.152 | 116 | 0.6626 | ||
| -18 | 63.93 | 27 | 9.285 | 72 | 2.089 | 117 | 0.6471 | ||
| -17 | 60.87 | 28 | 8.949 | 73 | 2.029 | 118 | 0.6320 | ||
| -16 | 57.98 | 29 | 8.627 | 74 | 1.970 | 119 | 0.6173 | ||
| -15 | 55.24 | 30 | 8.319 | 75 | 1.914 | 120 | 0.6030 | ||
| -14 | 52.65 | 31 | 8.022 | 76 | 1.859 | 121 | 0.5891 | ||
| -13 | 50.20 | 32 | 7.738 | 77 | 1.807 | 122 | 0.5756 | ||
| -12 | 47.87 | 33 | 7.465 | 78 | 1.756 | 123 | 0.5624 | ||
| -11 | 45.66 | 34 | 7.203 | 79 | 1.707 | 124 | 0.5496 | ||
| -10 | 43.56 | 35 | 6.952 | 80 | 1.659 | 125 | 0.5371 | ||
| -9 | 41.58 | 36 | 6.710 | 81 | 1.613 | 126 | 0.5249 | ||
| -8 | 39.69 | 37 | 6.478 | 82 | 1.569 | 127 | 0.5131 | ||
| -7 | 37.90 | 38 | 6.255 | 83 | 1.526 | 128 | 0.5016 | ||
| -6 | 36.20 | 39 | 6.040 | 84 | 1.484 | 129 | 0.4904 | ||
| -5 | 34.58 | 40 | 5.834 | 85 | 1.451 | 130 | 0.4795 | ||
| -4 | 33.05 | 41 | 5.636 | 86 | 1.406 | 131 | 0.4688 | ||
| -3 | 31.59 | 42 | 5.446 | 87 | 1.369 | 132 | 0.4585 | ||
| -2 | 30.21 | 43 | 5.262 | 88 | 1.333 | 133 | 0.4484 | ||
| -1 | 28.89 | 44 | 5.086 | 89 | 1.299 | 134 | 0.4386 | ||
| 0 | 27.63 | 45 | 4.917 | 90 | 1.265 | 135 | 0.4200 | ||
| 1 | 26.42 | 46 | 4.753 | 91 | 1.232 | 136 | 0.4198 | ||
| 2 | 25.27 | 47 | 4.596 | 92 | 1.201 | 137 | 0.4100 | ||
| 3 | 24.18 | 48 | 4.445 | 93 | 1.170 | 138 | 0.3977 | ||
| 4 | 23.15 | 49 | 4.300 | 94 | 1.140 | 139 | 0.3950 |
