热敏电阻定义与分类及结构
来源：本站 更新时间：2016-08-18 22:59:16 查看次数：
一、热敏电阻的定义
1、顾名思义，热敏电阻是一种对“热”敏感的电阻体。温度系数一般为-2~-6%。
2、它的表征方式是电阻值随电阻体温度的变化而发生变化，有微小的复阻抗，但没有信号，不受噪音影响。
3、NTC（negative temperature coefficient） 热敏电阻是电阻值随温度的升高而变小。
二、热敏电阻 的分类（1/2）
| 液玻金有单多 | 按 | 变临正负 | 按 | ||
| 材 | 特 | ||||
| 体璃属机晶晶 | 料 | 特界温温 | 性 | ||
| 态体材材热陶 | 分 | 性热度度 | 分 | ||
| 热热料料敏瓷 | ： | 热敏系系 | ： | ||
| 敏敏热热电热 | 敏电数数 | ||||
| 电电敏敏阻敏 | 电阻热热 | ||||
| 阻阻电电 | 电 | 阻 | 敏敏 | ||
| 阻阻 | 阻 | 电电 | |||
| 阻阻 | |||||
热敏电阻材料的分类（1）
| 大分类 | 小分类 | 代表例子 |
| 单晶 | 金刚石、Ge、Si | 金刚石热敏电阻 |
| 迁移金属氧化物复合烧 | Mn、Co、Ni、Cu、Al氧化 | |
| 多晶 | 结体 、无缺陷形金属氧 | 物烧结体、ZrY氧化物烧结 |
| 化烧结体多结晶单体、 | 体、还原性TiO3、Ge、Si | |
| 固溶体形多结晶氧化物 | Ba、Co、Ni氧化物 | |
| SiC系 | 溅射SiC薄膜 | |
| NTC | Ge 、Fe、 V等氧化物 | V、P、Ba氧化物、Fe、Ba、 |
| 玻璃 | Cu氧化物、Ge、Na、K氧 | |
| 硫硒碲化合物 | ||
| 化 物 、 （ As2Se3 ） 0.8 、 | ||
| 玻璃 | ||
| （Sb2SeI）0.2 | ||
| 有机物 | 芳香族化合物 | 表面活性添加剂 |
| 聚酰亚釉 | ||
| 液体 | 电解质溶液 | 水玻璃 |
| 熔融硫硒碲化合物 | As、Se、Ge系 |
热敏电阻材料的分类（2）
| 大分类 | 小分类 | 代表例子 | |
| BaTiO3系 | （Ba、Sr、Pb）TiO3 烧结 | ||
| 无机物 Zn、Ti、Ni氧化物系 | |||
| 体 | |||
| Si系、硫硒碲化合物 | |||
| PTC | |||
| 有机物 | 石墨系 | 石墨、塑料 | |
| 有机物 | 石腊、聚乙烯、石墨 | ||
| 液体 | 三乙烯醇混合物 | 三乙烯醇、水、NaCl | |
| CTR | V、Ti氧化物系、Ag2S、 | V、P、（Ba·Sr）氧化物 | |
| （AgCu）、（ZnCdHg） Ag | S–CuS | ||
| BaTiO3单晶 | 2 | ||
三、 NTC热敏电阻的微观结构

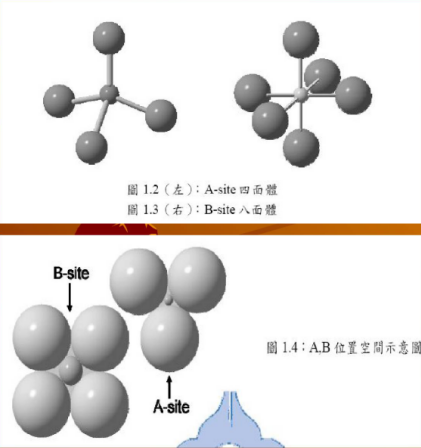

（2.1） 原子堆积方式
上图为结构模型图，下图为空间示意图。
大球为氧原子，小球为金属离子。这些离子在库仑力作用下形成密堆积。
这两种基本堆积结构构成了热敏电阻尖晶石相。

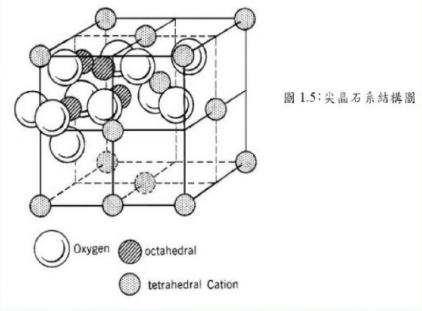

2.2） 尖晶石结构单胞图
热敏电阻的宏观体由这些单胞晶体与晶体间的晶界、 气孔构成
每个单胞由32个氧离子， 1 6个B位金属离子，8个A位离子构成。由此可以计算其理论密度。
电荷平衡得24个金属离子中有16 个+3价，8个+2价。
当16个+ 3价都处于B位， 8个+2 价处于A位时， 属于正尖晶石相，它不导电， 是绝缘体。
当8个+ 3价处于A位， 8个+ 2价和另外8个+ 3价处于A位时， 属于反尖晶石相， 它的电导率最大。
