开关电源中NTC热敏电阻传感器的计算
来源：本站 更新时间：2016-01-13 20:01:18 查看次数：
开关电源中NTC热敏电阻传感器的计算热敏电阻规格书上的阻值都是25°C时的阻值有10K(103)B值25/85=3435、3950，随温度的升高阻值会下降，因此如果AT系列NTC探头应用的环境温度比较高，则需查阅富温传感www.fuwenntc.com工厂说明书的电阻值-温度R/T曲线，以选取与25°C计算值相符的阻值。
一、冲击电流的能量：该能量主要是由于滤波电容引起：
一、冲击电流的能量：该能量主要是由于滤波电容引起：
E = 冲击电流能量
C = 电容量 (F)
VPEAK= 峰值电压
NTC芯片的最小取值取决于工作电压、峰值电流、及希望的电流限值等，一般来说如果最大冲击电流未知则可取保险丝或整流桥的最大工作电流作为电流限值，也可用示波器进行测试，取峰值的1/3电流作为限值，则最小电阻如下式所示：
RMIN = 线性NTC传感器最小取值 @ t = 0 即室温为 25 ºC时的阻值
ILIMIT = 希望的冲击电流的限值
最大稳态电流
IMAX = 最大稳态电流
Output power = 输出功率
Efficiency = 效率
Input voltage = 最低输入电压
Output power = 输出功率
Efficiency = 效率
Input voltage = 最低输入电压
即使NTC探针上并联了延时继电器的触点，选用的NTC采集的稳态电流也最好大于电路的稳态工作电流以免万一继电器失灵等情况发生电路仍能正常工作。
环境温度的影响：
环境温度的影响：

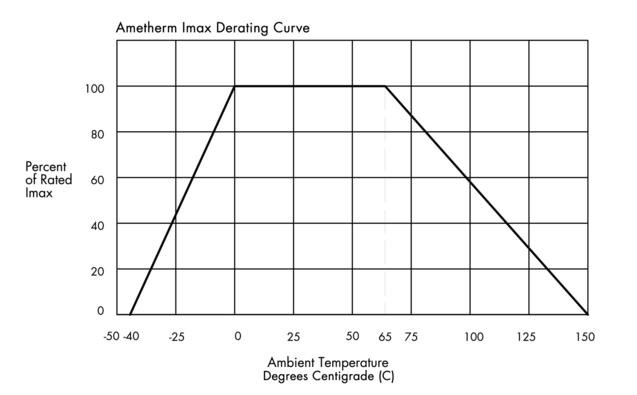

同时随环境温度升高，NTC热敏电阻的控制额定稳态电流应降额使用，深圳富温传感厂家的NTC温度传感器的稳态电流-环境温度降额曲线如下图所示：
举例说明如何计算选取一个NTC
已知条件如下：
输入电压 = 110 V
稳态工作电流 = 10 A
输入端滤波电容 = 5000 µF
环境温度范围 = 10 ºC - 35 ºC
冲击电流限值 = 30 A
输入电压 = 110 V
稳态工作电流 = 10 A
输入端滤波电容 = 5000 µF
环境温度范围 = 10 ºC - 35 ºC
冲击电流限值 = 30 A
计算：
· 输入峰值电压： Vpeak =
· 冲击电流产生的能量：E = 1/2（5000*10-6）* 171.12 =73.18焦耳，这些能量需被NTC所吸收
· NTC最小取值：RMIN =171.1 V / 30 A = 5.70 Ω （@ 25 ºC）
· 稳态电流：10A
由于假设的环境温度为10°C -- 30°C，从该负温度系数NTC的环境温度-电流曲线中可以看出在0-65度范围内额定电流无需降额。
但计算的阻值为25°C时的阻值，但环境温度最高为35°，故电阻值需按温度系数变更
从上述Data Sheet中可知，该NTC的材料类型为高精度小体积快速响应MF52， R/T表curve,中可知 该NTC的温度系数在35°C时为 0.717.
则
RMIN = 25 ºC 阻值/ 系数 35 ºC
RMIN = 5.70 / 0.717
RMIN = 7.94 Ω
则
RMIN = 25 ºC 阻值/ 系数 35 ºC
RMIN = 5.70 / 0.717
RMIN = 7.94 Ω
