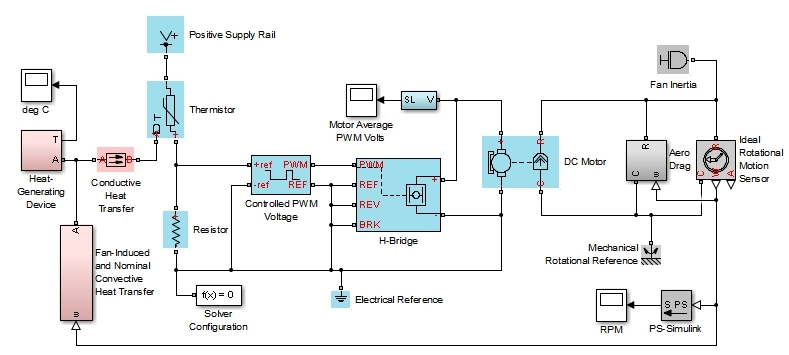

该模型显示的基本热学，机械和电气部件如何被用来模拟一个热敏电阻控制风扇。 发热装置开始生产2瓦特在零时间，然后在40秒此增加至20瓦。 因此，热敏电阻加热后其电阻减小，从而提高了整个PWM的参考引脚的电压。 这会增加PWM的频率的，这反过来又增加了平均电动机电流，并且风扇速度加快。 额外的风扇速度增加了设备的对流冷却，调节该装置的温度上升。
这是一个系统级模型，如可能被用于选择适当的热敏电阻特性。 使用（当风扇不运行IE）来建模名义制冷的对流换热系数通常通过实验来确定。 知道了温差和具有该装置区域的估计值，其传热系数可以计算出来。 系数为风机辅助冷却然后可以通过在最高转速运行电机，并再次测量温度差来估计。 标称冷却术语只是还可以计算所述风扇冷却系数时考虑进去。
该控制的PWM电压和H桥模块有两种操作模式，即平均每场和PWM。 由于这是一个系统级模型，热时间常数以秒为单位，操作的场均模式被使用。 在PWM模式中复制的PWM控制信号，该信号通常在几千赫兹操作。
