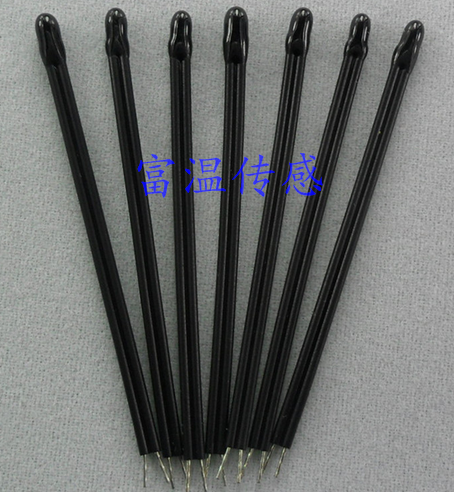

NTC热敏电阻 MF52D104F3950L60

来源：本站更新时间：2017-06-20 22:43:08 查看次数：

NTC热敏电阻MF52D104F3950L60MF52系列产品完全自动化生产具有较大的生产能力，技术力量雄厚。富温传感拥有研发生产MF52A，MF52B，MF52C，MF52D，MF52E，MF52DE，MF52F七系列不同绝缘导线NTC产品, 可以制造客户的具体要求定制。
MF52系列NTC热敏电阻主要应用领域是自动化机电设备温度检测，充电电池温度测量，机器人温度控制，热报警或由环境温度变化引起的电路电阻变化的补偿。

一：MF52D热敏电阻产品型号说明

    MF  52D   104  F  3950  L060
①　 ②    ③  ④  ⑤　  ⑥
  ① MF ——环氧封装热敏电阻。
  ② 52D——PVC绝缘引线型
  ③ 零功率电阻值R₂₅（KΩ）：100KΩ
  ④ J电阻值误差为：±1%
⑤ B值常数3950K
⑥ 060线材长度总长60MM

二：MF52D热敏电阻外形结构及尺寸单位：（mm）

说明：
1、NTC热敏电阻芯片：R25℃=100KΩ B25/50=3950K
2、UL2651 30AWG黑线绝缘双拼导线耐温105度
3、尾部剥皮上锡3MM

三： MF52D热敏电阻主要技术参数
4.1）标称零功率电阻值R₂₅（KΩ）：                      100±1%
4.2）B_25/₅₀值（K）：                                     3950±1%
4.3）耗散系数（mW/℃）：                               ≥2.2
4.4）热时间常数（S）：                                  ≤15
4.5）工作温度（℃）：                                   -25~+125
4.6）额定功率（mW）                                  150

四：MF52D NTC温度传感器电阻-温度R/T特性表

R₂₅=100KΩ		B25/50=3950K
T（℃）	R(KΩ)	T（℃）	R(KΩ)	T（℃）	R(KΩ)	T（℃）	R(KΩ)	T（℃）	R(KΩ)
-25	1335.00	6	243.31	37	60.00	68	18.67	99	6.95
-24	1256.75	7	231.57	38	57.60	69	18.04	100	6.74
-23	1183.55	8	220.46	39	55.30	70	17.43	101	6.55
-22	1115.05	9	209.95	40	53.10	71	16.85	102	6.36
-21	1050.91	10	200.00	41	51.01	72	16.29	103	6.18
-20	990.84	11	190.58	42	49.01	73	15.75	104	6.00
-19	934.56	12	181.66	43	47.10	74	15.23	105	5.83
-18	881.81	13	173.20	44	45.27	75	14.73	106	5.67
-17	832.34	14	165.19	45	43.53	76	14.25	107	5.51
-16	785.95	15	157.60	46	41.86	71	13.79	108	5.36
-15	742.41	16	150.40	47	40.26	78	13.34	109	5.21
-14	701.54	17	143.57	48	38.74	79	12.91	110	5.06
-13	663.17	18	137.09	49	37.27	80	12.50	111	4.92
-12	627.12	19	130.94	5O	35.88	81	12.10	112	4.79
-11	593.25	2O	125.10	51	34.54	82	11.72	113	4.66
-10	561.41	21	119.56	52	33.26	83	11.35	114	4.53
-9	531.46	22	114.29	53	32.03	84	10.99	115	4.41
-8	503.29	23	109.28	54	30.86	85	10.65	116	4.29
-7	476.78	24	104.52	55	29.73	86	10.32	117	4.18
-6	451.82	25	100.00	56	28.65	87	10.00	118	4.06
-5	428.32	26	95.70	57	27.62	88	9.69	119	3.96
-4	406.18	21	91.60	58	26.63	89	9.40	120	3.85
-3	385.32	28	87.71	59	25.68	90	9.11	121	3.75
-2	365.65	29	84.00	60	24.76	91	8.83	122	3.65
-1	343.50	30	80.47	61	23.89	92	8.57	123	3.56
0	329.60	31	77.11	62	23.05	93	8.31	124	3.46
1	313.09	32	73.91	63	22.25	94	8.06	125	3.37
2	297.50	33	70.85	64	21.47	95	7.82
3	282.78	34	67.94	65	20.73	96	7.59
4	268.87	35	65.17	66	20.02	97	7.37
5	255.73	36	62.53	67	19.33	98	7.15

负温度系数NTC热敏电阻器MF52D104F3950L60由专业NTC热敏电阻生产厂家富温传感器公司提供，如需了解更多产品请登录WWW.FUWENTC.COM.
