铂电阻温度检测器（RTD）是一个100Ω典型的电阻装置在0°C。它由一个塑料薄膜的薄膜铂。它的电阻随温度而变化，它可以测量温度可达850°C.电阻与温度的关系是相对线性的如下图所示为一个样品的100ΩRTD。
图1。RTD电阻与温度的关系
这种关系似乎相对线性曲线拟合，但往往作出准确的RTD测量最准确的方法。
2.与RTD测量温度
RTD是一个被动的测量装置；因此，你必须提供一个励磁电流，然后读取端的电压。你可以很容易地将这种阅读与一个简单的算法的温度。为了避免自加热，这是由流过RTD电流引起的，减少励磁电流尽可能。带温度读数与RTD的最简单的方法是用2线的方法。
图2。制作一个2线RTD测量
方法采用2线，两线提供RTD与励磁电流和两线横跨该RTD测量电压是相同的。使用这种方法的误差
如果导线中的导线电阻高，测得的VO的电压，明显高于目前在RTD本身的电压。为了得到更精确的测量，使用
四线法。
图3。制作一个4线RTD测量
四线方法具有不受引线电阻由于他们是在一个高阻抗路径穿过装置，进行电压测量的优点；
因此，你得到一个更精确的测量在RTD电压。
3.其中镍产品可以用RTDS？
以下产品支持RTD测量：
scxi-1503 - RTD测量特定的一个16通道的模拟量输入模块
镍9217 - 4通道C系列模拟量输入模块（RTD测量使用NI CompactDAQ或NI的CompactRIO）
scxi-1102和scxi-1581 -一个32输入32输出电流与激发源的多路复用器模块（使用模块scxi-1300端子）
scxi-1121 -隔离放大器，四隔离输入和四的电流/电压输入多路复用器模块
scxi-1122 -隔离放大器，具有十六个输入和一个1毫安的电流激励源的多路复用器模块
scc-rtd01 -双通道模块，接受2，3，或4线制铂RTD。包括1mA的电流源。
4350 / 4351 -镍的高精度数据采集装置，16个差分模拟输入，24位模拟至数字转换器，内置25ua精密电流源
镍pxie-4357 -高精度SC表达装置，20 RTD输入，24位模拟至数字转换器，0.9毫安电流激励每通道
镍4070数字万用表和scxi-1129 -高精度6.5位flexdmm和256交叉点，矩阵继电器。（使用一个电流源和一个数字多用表以高精度测量通过
scxi-1129矩阵继电器）
cfp-rtd-122 -一个八通道，三线RTD电阻输入模块，是分布式I/O产品线的一部分
cfp-rtd-124 -一个八通道，4线RTD电阻输入模块，是分布式I/O产品线的一部分
fp-rtd-122 -一个八通道，三线RTD电阻输入模块，是分布式I/O产品线的一部分
fp-rtd-124 -一个八通道，4线RTD电阻输入模块，是分布式I/O产品线的一部分

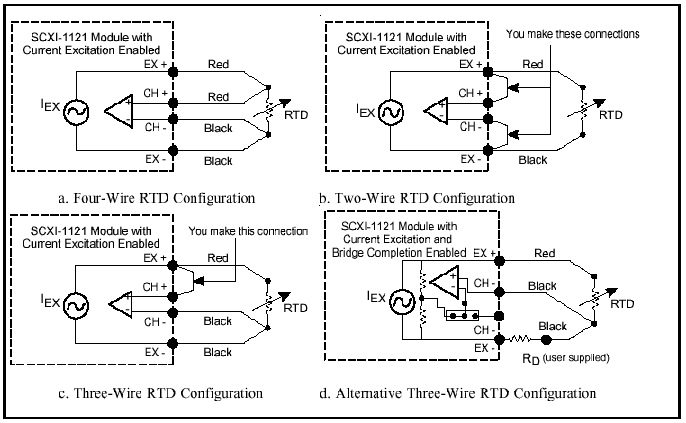

这些产品支持以2线，三线和四线测量，以fp-rtd-122例外，只支持3线测量。下面的图表显示了如何使
采用4线RTD测量样品，三线或四线配置与scxi-1121模块。
4.在RTDS编程注意事项
LabVIEW
在数据采集软件建立的增益设置（DAQ）的SCXI模块或数据采集（DAQ）装置。
读取电压（你可以使用较低的水平可见如ai_config使用可编程增益设置）与任何高或低水平的模拟输入。
规模的电压温度使用LabVIEW数据采集实用VI，rtd_convert。这个VI使用日历范杜森方程精确地转换为电压温度。
LabWindows/CVI
建立在任何收益NI-DAQ SCXI模块或数据采集装置。
采用单点或多点电压指令读取电压（缓冲）命令。使用单点读scxi_load_config，scxi_single_chan_setup，ai_read，
scxi_scale（例如scxi_aionepoint.prj船舶与CVI）和多点（缓冲）阅读使用scxi_load_config，scxi_scan_setup，scxi_muxctr_setup，scan_op，
scan_demux，scxi_scale（例如scxi_scansinglebuf。PRJ）。
规模的电压，温度在convert.fp仪器驱动程序是Labwindows CVI \ \ toolslib文件夹部分使用rtd_convert功能。有一个版本的
对单点缓冲功能和操作。这些程序也使用日历范杜森方程精确地转换为电压温度。
DAQ API：
看到LabWindows/CVI的例子。唯一缺少的是从电压温度RTD转换所以你可以为你自己的算法实现。
5.热敏电阻的概述
热敏电阻是相似的，它们的电阻RTD的电阻随温度的变化。热敏电阻和温度之间的主要区别是，他们是由金属氧化物
半导体材料，涂覆的玻璃或环氧树脂。他们也在两种不同的类型，负温度系数（NTC）和正温度系数（PTC）。NTC热敏电阻
有一个电阻率随温度的升高而降低，PTC热敏电阻的电阻率随温度的升高而增加。热敏电阻具有更高的灵敏度
温度比RTDS和更高的额定电阻。热敏电阻引线电阻噪声的影响不敏感。在10 W /°C 10千瓦/°C阶灵敏度，热敏电阻
适合高精度温度测量。热敏电阻的主要缺点是他们有一个很小的温度范围内，一个高度非线性的输出。下面是一个典型的热敏电阻
温度曲线相比，一个典型的100ΩRTD温度曲线
6.用热敏电阻测量温度
热敏电阻，如电阻，是一种被动的测量装置。你必须提供一个恒定的电压或电流激励，然后读取端的电压来得到温度读数
7.温度测量系统
深圳市富温传感技术有限公司提供了多种硬件平台的RTD和热敏电阻的测量。温度测量资源页（以下链接）显示各种需要镍温度测量的硬件，以及额外的温度测量信息。
