NTC热敏电阻(温度传感器)
来源：本站 更新时间：2017-02-11 22:11:15 查看次数：

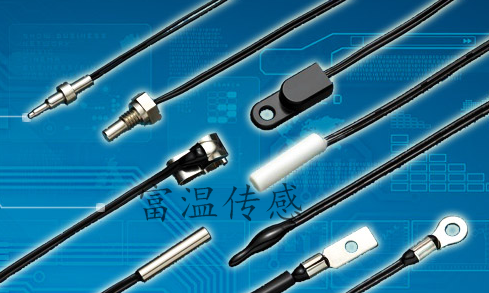

NTC这个缩写代表“负温度系数”，这是一种类型的热敏电阻，当热敏电阻的温度上升时，电阻会下降。热敏电阻是一种电阻，电阻随环境温度而变化，它对热敏感。其中，NTC（负温度系数电阻）热敏电阻的特性，电阻值随着温度的升高而逐渐减小，尔不同封装的NTC热敏电阻可加工制作成温度传感器。
NTC温度传感器应用：
· 温度测量、感应和控制、电池包、散热器管理
· 热水管道、计算机设备、电力电子设备热管理
· 发热体外壳表面温度测量、电源线温度控制
· 水温测试&测量、油温检测与控制
· MOSFETS &集成电路
热敏电阻温度测量和控制装置术语：
耗散系数（D.C.）的比率，通常表示在毫瓦每摄氏度（千瓦/°C），在规定的环境温度下，在功率耗散在NTC热敏电阻本体温度产生的变化。
热时间常数（TC）是一个热敏电阻来改变它的最初和最后的体温当受到温度的阶跃函数零功率条件下，通常是以秒表示之间的总差异的63.2%所需的时间（s）。
α（）或温度系数或电阻是电阻的温度系数，是在指定温度下的比率，T，对零功率电阻的变化率随温度的零功率电阻的热敏电阻的温度系数通常表示在每度C（% /°C）。
NTC热敏电阻（温度传感器）型号：
| Part No. |
R25℃ (KΩ) |
B (K) |
Rated Power @ 25℃(mw) |
Dissipation factor(δ) (mW/℃) |
Thermal time constant (s) |
| MF52-502FB3470F | 5.0kΩ | 3470K | 5 | 0.5 | 2 |
| MF52-502FB3950F | 5.0kΩ | 3950K | 5 | 0.5 | 2 |
| MF52-103FB3977F | 10.0kΩ | 3977K | 5 | 0.5 | 2 |
| MF52-103FB3600F | 10.0kΩ | 3600K | 5 | 0.5 | 2 |
| MF52-103F3435F | 10.0kΩ | 3435K | 5 | 0.5 | 2 |
| MF52-203FB3950F | 20.0kΩ | 3950K | 5 | 0.5 | 2 |
| MF52-503FV3950F | 50.0kΩ | 3950K | 5 | 0.5 | 2 |
| MF52-104FB4100F | 100KΩ | 4100K | 5 | 0.5 | 2 |
部分特殊NTC热敏电阻器参数：
R25=68.00K±2% B25/85=3470±2%
B0/100=3450±2% R0=30K 1% R25=10.74K
R25=9.3KΩ±1% B25/50=3600K±1
104gta-2(R150=1.196kΩ±3%)
104gta-2(R150=1.196kΩ±3%)
25℃/2.5kΩ±2.5% B＝0℃/100℃＝3390±2%
R25=200K B25/50 =4260 R200=0.6~0.7K
B（25/85)=3820K士3% R85=5.91K士3%
R25=200K B25/50=4400
200℃ R=0.53~0.65KΩ
100℃ R=9.5~11KΩ 25℃ R=200KΩ
作为敏感元器件领先的生产厂家，富温传感热销温度传感器、NTC热敏电阻和MF52A漆包线线NTC热敏电阻包括玻璃封装的，是耐酸性的元器件，可用于高电源和恶劣环境的商业，工业和汽车电子应用中。全系列NTC产品也可耐多次冷热冲击，对静电冲击的响应时间低于3S和具有优秀的可焊性.
100℃ R=9.5~11KΩ 25℃ R=200KΩ
作为敏感元器件领先的生产厂家，富温传感热销温度传感器、NTC热敏电阻和MF52A漆包线线NTC热敏电阻包括玻璃封装的，是耐酸性的元器件，可用于高电源和恶劣环境的商业，工业和汽车电子应用中。全系列NTC产品也可耐多次冷热冲击，对静电冲击的响应时间低于3S和具有优秀的可焊性.
