专利申请号    US 05/416,527
发明者    Asger Gramkow

摘要
本发明涉及一种单相电机组件包括电路的方法启动绕组串联启动电阻具有NTC和PTC特性。NTC和PTC特性是相互关联的。NTC特性具有欧姆范围从上面的值低于一预定的临界欧姆值在起动起动电机绕组电流足够流动。PTC特性具有欧姆范围从下面的值超过临界值称为欧姆
图片(1)

说明
图2电动机2坐落在一个密闭的情况1，电动机由启动绕组和主绕组4 3。电机连接在电源端子5，接通通过蒸发器温控器7与6。在启动绕组包括温度依赖的启动电阻8。
起动电阻8电阻/温度特性如图1所示。在这一特点，PTC分我都由一个NTC分支II。后者的值在室温下，该值高于临界水平的G在启动绕组电流高到足以使电机2开始。为启动电阻8是越来越激烈，特别是通过它的电流的抵抗力下降，直到达到转折点B。在这一点上，电阻保持低于临界水平的G，使电动机允许启动。因此，当接触6制成，在启动绕组只有一小电流，除了主绕组的全电流；在启动绕组电流仅开始上升到全值的时间间隔，在切换操作后，立即。此后它滴在通常的方式来negliblity小值。
本发明将进一步详细描述参考图纸。

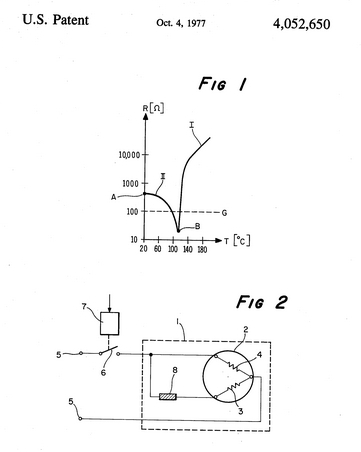

图1显示一个PTC电阻器适用的电阻/温度图，以及根据本发明的
图2显示了在本发明的一个实施例中的图示。
本发明涉及一种单相电机起动装置包括一个启动绕组和主绕组的起动装置，配有一个起动电阻与实质上的正温度系数（PTC电阻）在启动电路，特别是一种恒温控制电机形成一个封闭的小型制冷装置部分适用。
它是已知的替代PTC电阻的单相电动机的启动开关，电阻被dismensioned这样的，在连接的瞬间，它的电阻很小，起动电机通过启动绕组电流充足，电阻值作为加热的结果，到这种程度，，在操作中，只有一个非常小的量的电流流过的起动电路。它也被建议包括PTC电阻的特性开始时，开始后急剧的温度已达到预期的最大值上升的一个基本水平的分支。在这种方式中，环境温度的影响进行补偿。在这样的背景下，这是进一步提出赋予的特性的轻微的NTC特性的水平分支，为了弥补由于在起动绕组加热电阻略有增加。
电流在单相电机开关是非常高的。它是由的主绕组和启动绕组短路全电流。这是一个非常高的负荷开关。后者是相应的尺寸。这不仅是昂贵的，但在的情况下，自动启动的开关，例如温控器开关，导致困难。此外，一个大电流开关产生相关的安装可能会导致灯光闪烁例如电压突然下降。本发明能够克服这些缺点的对象。
根据本发明，这是它的起动电阻特性的PTC公司之前是一个明显的NTC特性分支，这个分支上完成NTC开始低于临界电阻值允许的电机的起动绕组流启动电流足够。
在这些条件下，开关的基本需要应付只与主绕组的电流。在启动电路的电流在第一小而迅速上升，因为该电阻的NTC特性，使它达到一个短时间后，启动所需的水平。因此，在切换的瞬间，开关负载不重。该开关可以生产更便宜的即使在切换的瞬间电流只有20%不到。此外，此作用的开关操作对其余的安装要小得多，因为只有当前一部分是瞬时切换，而目前的余数是逐渐地应用。
在一个优选的阻力特性落在第一个约一个数量级起动电阻的情况下，由于加热。例如，电阻在室温下有一个值为400欧姆，滴在100陡3000欧姆以上到25欧姆。
一种类型的起动电阻上面提到的是公开的


权利要求（3）
1。单相电机组件包括电路装置，第一分支电路包含一个主绕组说，第二所说的电路装置在平行于所述第一支含有启动和启动电阻的绕线方式，具有顺序NTC和PTC特性电阻说，说，NTC特性具有欧姆的范围从第一值大于第二值低于一预定的临界电阻值在起动电机起动绕组流动电流足够说，先说值在约十倍的顺序表示二值和至少说过几次临界值，表示PTC特性具有欧姆的范围延伸，从下面价值高于价值说关键的欧姆值。
2。根据权利要求1，其中说，NTC范围从400欧姆到25欧姆说PTC的范围是从25欧姆到3000欧姆左右及以上的单相电动机组件。
3。根据权利要求1，其中说，NTC范围对应于一个近似的温度范围从20 115的温度范围从115个单相电动机
