100K3950热敏电阻
来源:本站  更新时间:2014-11-12 23:25:21  查看次数:


产品描述:

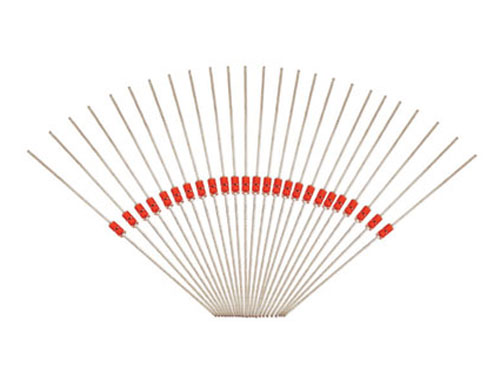

MF58玻封二极管热敏电阻由半导体材料制成, 参数为100K3950NTC热敏电阻可以作为当浪涌电流限制的电源电路装置放置在一系列与电路受到保护。
由于NTC呈现出较高的电阻,从而防止大电流流入在导通, 作为电流继续流动,103F3950NTC热​​敏阻器升温,使正常操作期间更高的电流流过。 NTC热敏电阻通常比测量型热敏电阻器大得多,并且特意设计用于功率应用。
在热敏电阻器的选择的第一个重要的考虑因素是电源的最大稳态电流(AC或DC)。 热敏电阻器的额定最大连续电流。 输入功率(Pin)的计算公式为针=噘嘴/效率。 在一个75瓦特的SPS与0.70效率的情况下,100%的负载计算为107.14瓦特。 最大输入电流是在最小输入电压。 实际输入电流(Ie)是等于最大负载由最小输入电压分割。 在这种情况下,一个75瓦的SPS,IE =针/输入电压(低)= 107.14 Watts/90伏特= 1.2安培。 因此,热敏电阻必须具有至少1.2安培一个IMAX评级。
 第二个步骤是确定热敏电阻器的最小R值被选择,将限制在二极管桥式整流器的一个周期的最大电流额定值到其额定值的50%,以确保有足够的浪涌保护。 一些额外的计算必须进行,以确定在最大浪涌电流的时间点所需的估算阻值。 RTI为265V RMS对大多数热敏电阻的最大交流电压额定值。如所需的最大浪涌电流小于100额定电流(具有200安的峰值电流额定值的二极管电桥的50%),然后求解R将产生的2.65欧姆的值。 如果最大工作温度低于25℃下另外再在零功率电阻值必须使用NTC计算

产品尺寸:


产品特点:

●稳定好,可靠性高
●广泛的阻值:0.1 ~ 1000 kΩ
●电阻阻值精度高
●可用在高温和高湿度环境中由于玻璃包装
●体积小、重量轻、直插式方便安装在电路板上
●热传感速度快,灵敏度高
●限制浪涌电流

应用范围:
●MF58 10K3435NT热敏电阻应用于温度补偿和检测家用电器(如空调、微波炉、电风扇、电加热器等
●MF58 5K3470NTC热敏电阻应用于温度补偿和办公自动化的检测设备(如复印机、打印机等
●MF58 5K3950NTC热敏电阻应用于温度补偿和检测工业、医疗、环保、气象、食品加工设备
●MF58 10K3950NTC热敏电阻手机电池、移动电源、锂电池
●MF58 50K3950NTC热敏电阻应用于温度补偿器线圈、集成电路、石英晶体振荡器和thremocouples

技术参数:
●阻力在额定的范围零功率(R25):0.1 ~ 1000 kΩ
●R25的允许公差:±1%±2%±3%±5%±10%
●B值的范围(R25/50℃):3100 ~ 4500 k
●温感电阻B值的允许公差:±0.5%±1%±2%
●感温电阻耗散因素:≥2 mw /℃(在静止空气)
●温敏电阻热时间常数:≤20(在静止空气)
●玻封NTC使用温度范围:-55℃~ + 300℃
●NTC额定功率:≤50 mw
