NTC热敏电阻、温度传感器知识简介
来源:本站  更新时间:2016-07-30 11:37:03  查看次数:




NTC热敏电阻器简介:
  NTC(负温度系数)是负百分比电阻变化每度℃.要确定一个精确的电阻误差的热敏电阻的温度系数。例如一个曲线A热敏电阻与温度误差±1℃以上的温度范围0°至70℃,有以下的电阻误差值:0℃=±5.1%;25℃=±4.4%;70℃=±3.4%,RT/R25比率是电阻温度除以电阻在25℃。为了确定电阻值在其它位置的温度点,乘以系数由R25℃的值。比率Tol(误差)是电阻误差的温度点,其温度变化RT曲线,适用于热敏电阻误差点的一个温度点。
  热敏电阻顾名思义,它是对温度比较敏感,热敏电阻一般用在电源板上,通常指装有1个,且一般串联在220AC输入接口附近,一般阻值为5-20欧姆,它是起什么作用呢?如果说电源板没有通电的时候,这个热敏电阻的温度很低,阻值比较大,假设它的阻值是20欧姆,电压220伏,在电压不变的情况下如果阻值偏大那么电流就会偏小,当有电流流过电阻后,电阻就会发热,温度就会上升,温度越高阻值越低,当温度达到一定的程度,阻值就变成了000,这个时候它就不会有阻值也就不会阻碍电流的变化,所以它的目的就是为了防止浪涌脉冲损坏后面点电子元件。
  富温传感技术公司专业NTC热敏电阻、温度传感器生产厂家。


NTC温度传感器优点:
• 封装小型化,阻值B值精度高
• 密封性好,焊钖性温度可达260℃/10秒
• 一致性好,响应速度灵敏
• 具有高可靠性,年/阻值漂移率小于1PPM

NTC热敏电阻温度传感器的缺点:
• 较强的非线性传感器的特性
• 重复性差,因而,绝对温度测量精度不高
• 较小的工作温度范围,如铂温度传感器的比较

NTC热敏电阻温度传感器常规测试项目:


  Item
项目
Specification技术说明 Method of Examination
测试条件及方法
1 High temp. storage高温存放 *△R25/R25<±1% 100℃环境中放置1000小时
2 Low temp. storage
低温存放
-30℃环境中放置1000小时
3 Temperature and humidity
耐湿热
60℃95%RH存放1000小时
4 Thermal shock
热敏元件耐温热冲击
*△R25/R25<±1% 经历如下温度循环100次-30℃10分钟—常温5分钟---100℃10分钟—常温5分钟
5 Vibration
振动
No visible damage
无损伤
*△R25/R25<±1%
振幅1.5mm频率50Hz到500Hz
元件收振动试验X、Y方向个5分钟
6 Pulling
热敏电阻引线强度
No visible damage
无损伤
*△R25/R25<±1%
引线方向施加10.0N拉力,并持续60秒
7 Fall down
温度传感器跌落
No visible damage
无损伤
*△R25/R25<±1%
从1米高度自由落下10次在规定的木板上

温度传感器应用:
• 办公室设备:影印机,打印机等…
• 理发设备:卷曲设备;护发素,吹风筒等等。
• 家庭电器:电频风扇,暖风机,抽油烟机等等.
• 在狭窄的空间,高温和快速的反应需要,像制动系统,微型马达,流量计等。
• 防火报警系统及消防系统,锂电池保护板,新能源汽车,智能穿戴,智慧城市等
• NTC热敏电阻传感器DO35封装,其设计非常可靠,工作环境温度由-50℃至250℃,适用于家庭电器及高温应用

NTC热敏电阻主要技术参数:
• 阻值范围:1K;2K;5K;10K;100K;47k。(Ω)
• 公差范围::(%);(%);公差范围为:的比1%;3%;
• 操作温度范围:- 30~~~300(°C
• B值范围:3435k ~ 3950k(K)
• B值的公差范围:±1%;3%;5%(%)。
• 额定功率范围:10-15mw(25℃)(MW /℃)
• 额定零功率电阻:25度和85度(度)


热敏电阻的物理特性:
热敏电阻的电阻和绝对温度 T 之间的关系如下:

R0, R(kW):环境温度 T0, T(K) 下的电阻值
B:热敏电阻常数 (以下称为 B 常数)

B 常数
B 常数根据 (1) 式可表示如下:

如果用logR-1/T座标表示该特性,则如图1所示为直线,而该直线的斜度为B常数。 B常数的值一般在2500~5000K附近,用于计测时多采用3000~ 4000K。


电阻-温度特性 (图 1)


温度传感器温度系数:
温度系数 a 和 B 的关系如下所示:


温度系数的记号为负时,因热敏电阻的电阻将随温度的上升而减少,因此,可求得B=3400K时20°C(293.15K) 下的温度系数为–4%/°C。

热辐射常数
热敏电阻有电流通过时,温度随焦耳热上升,此时热敏电阻的温度T0和Ta及电气输入W之间的关系如下:


k的值叫作热辐射常数,是让热敏电阻的温度上升1°C 时所需的功率(mW/°C)。热辐射常数 k 根据被测定物的状态,周围条件 (环境)的不同而变化。将热敏电阻用于温度测定
时,会自然地因自身加热而出现测定误差,为了减少这种误差,需要使外加电流尽可能得小。

热敏电阻电压-电流特性
热敏电阻中有电流慢慢通过时,表示电压下降的特性叫作电压-电流特性。


电压-电流特性 (图 2)

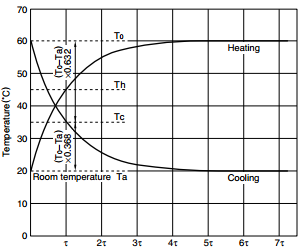

热敏电阻热时间常数
NTC热敏电阻从保持在温度T0的状态变化到目标温度时所需的时间叫作热时间常数。
表示从 T0 到目标温度的变化率的记号如表 1 所定。通常以变化率 63.2% 为标准使用。


NTC热时间常数 (图 3)


为了帮助你得到精确的选型NTC热敏电阻、温度传感器,请提供以下必要的信息:
1、对NTC热敏电阻的应用简要说明:__________
2、工作环境:________ NTC热敏电阻
3、操作温度范围:___°C ___°C
4、热敏电阻的尺寸和结构要求__________
* 5,R值:_____ K欧姆±________ %在_____°C,
* 6,B值:(_____°C / ____°C)= ______ K±_____ %
7、相应速度要求:____s -- ________S_,
8、温度传感器温度精度要求:__________
*一定要填写一个项目

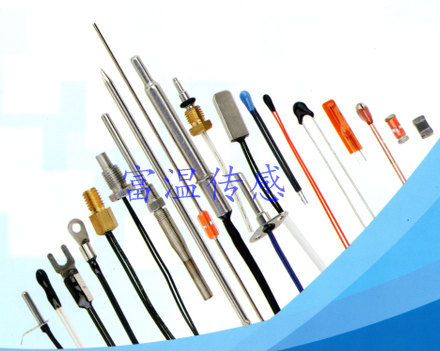

NTC热敏电阻、温度传感器生产厂家产品群英荟萃:
