NTC 10KΩ +/-5% B值3950 线长50mm FUWEN
来源:本站  更新时间:2016-07-13 14:57:34  查看次数:

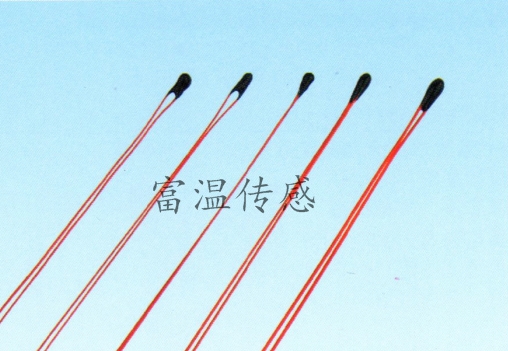

       富温传感自主研发高性能负温度系数NTC热敏材料,特殊选用原材料,优化设计漆包线环氧树脂封装结构,通过高精度的自动化生产技术,高精度小体积热敏电阻常温R25 ℃=10KΩ +/-5%  B-Constant(25-50°C)=3950K 绝缘导线总长50mm FUWEN 由专业NTC热敏电阻、温度传感器生产厂家富温传感技术公司提供:


NTC热敏电阻 10KΩ +/-5% 3950 线长50mm FUWEN应用范围:

· 计算机设备(NTC103F/3435)
· 散热器热管理 (热敏电阻103F/3950)
· 电力电子设备热管理 (温度传感器104/3950)
· 外壳表面温度测量 (热敏元件104/3990)
· 管道和电源线温度控制 (NTC温感503F/3470)
· 测试&测量 (感温线103F/3600)
· MOSFETS &集成电路 (NTC芯片103F/3977)
· 消费电器 (NTC温度探头502F/3950)
· 汽车电子设备 (感温探头104F/4100)

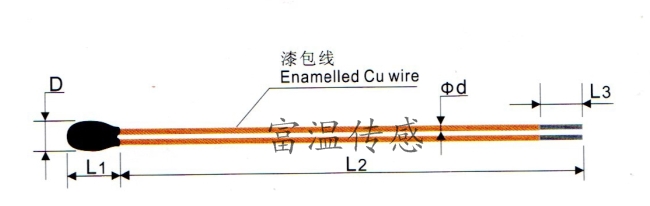

NTC 10KΩ +/-5% 3950 线长50mm FUWEN热敏电阻尺寸图

D:NTC热敏电阻头部直径为0.8MM±0.05MM
L1:NTC探头长度为1.0MM±0.05MM
L2:热敏电阻总长为50MM±1MM
D:温度传感器导线直接为:0.12MM±0.01MM
L3:漆包线热敏电阻尾部上锡为:2MM±0.05MM


NTC热敏电阻阻值与温度对照R/T数据表格:
TEMPERATURE VS RESISTANCE TABLE
阻值:R25=10K
阻值精度:5%
B值:25/50=3950
B 值精度:1%

T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ)
-40 277.1  1 30.24  42 4.917  83 1.124  124 0.341  165 0.124
-39 263.6  2 28.82  43 4.723  84 1.093  125 0.334  166 0.124
-38 250.1  3 27.45  44 4.539  85 1.059  126 0.325  167 0.121
-37 236.8  4 26.16  45 4.363  86 1.027  127 0.317  168 0.119
-36 224.0  5 24.94  46 4.195  87 0.996  128 0.308  169 0.116
-35 211.5  6 23.77  47 4.034  88 0.965  129 0.300  170 0.114
-34 199.6  7 22.67  48 3.880  89 0.936  130 0.292  171 0.112
-33 188.1  8 21.62  49 3.733  90 0.908  131 0.285  172 0.109
-32 177.3  9 20.63  50 3.592  91 0.881  132 0.277  173 0.107
-31 167.0  10 19.68  51 3.457  92 0.855  133 0.270  174 0.105
-30 157.2  11 18.78  52 3.328  93 0.830  134 0.263  175 0.103
-29 148.1  12 17.93  53 3.204  94 0.805  135 0.257  176 0.101
-28 139.4  13 17.12  54 3.086  95 0.782  136 0.250  177 0.099
-27 131.3  14 16.35  55 2.972  96 0.759  137 0.244  178 0.097
-26 123.7  15 15.62  56 2.863  97 0.737  138 0.238  179 0.095
-25 116.6  16 14.93  57 2.759  98 0.715  139 0.232  180 0.093
-24 110.0  17 14.26  58 2.659  99 0.695  140 0.226  181 0.091
-23 103.7  18 13.63  59 2.564  100 0.674  141 0.220  182 0.089
-22 97.9  19 13.04  60 2.472  101 0.656  142 0.215  183 0.087
-21 92.50  20 12.47  61 2.384  102 0.638  143 0.210  184 0.086
-20 87.43  21 11.92  62 2.299  103 0.620  144 0.204  185 0.084
-19 82.79  22 11.41  63 2.218  104 0.603  145 0.199  186 0.082
-18 78.44  23 10.91  64 2.141  105 0.586  146 0.195  187 0.081
-17 74.36  24 10.45  65 2.066  106 0.569  147 0.190  188 0.079
-16 70.53  25 10.00  66 1.994  107 0.554  148 0.186  189 0.077
-15 66.92  26 9.575  67 1.926  108 0.538  149 0.181  190 0.076
-14 63.54  27 9.170  68 1.860  109 0.523  150 0.177  191 0.074
-13 60.34  28 8.784  69 1.796  110 0.508  151 0.173  192 0.073
-12 57.33  29 8.416  70 1.735  111 0.494  152 0.169  193 0.071
-11 54.50  30 8.064  71 1.677  112 0.480  153 0.165  194 0.070
-10 51.82  31 7.730  72 1.621  113 0.467  154 0.161  195 0.069
-9 49.28  32 7.410  73 1.567  114 0.454  155 0.158  196 0.067
-8 46.89  33 7.106  74 1.515  115 0.441  156 0.154  197 0.066
-7 44.62  34 6.815  75 1.465  116 0.429  157 0.151  198 0.065
-6 42.48  35 6.538  76 1.417  117 0.417  158 0.147  199 0.063
-5 40.45  36 6.273  77 1.371  118 0.406  159 0.144  200 0.061
-4 38.53  37 6.020  78 1.326  119 0.394  160 0.141
-3 36.70  38 5.778  79 1.284  120 0.384  161 0.138
-2 34.35  39 5.548  80 1.243  121 0.373  162 0.135
-1 33.33  40 5.327  81 1.203  122 0.363  163 0.132
0 31.70  41 5.114  82 1.161  123 0.357  164 0.128
了解更多关于富温NTC热敏电阻产品信息:WWW.FUWENNTC.COM
