MF52D103F3435测温型NTC热敏电阻主要技术参数


规格型号	MF52D103F3435-50
产品标准	FW-115SHD03-2015

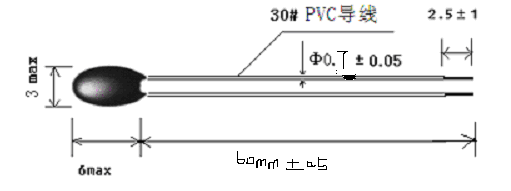

1、外形尺寸（单位：mm）


2、温度探头材料

包    封		引线材质
材 料	颜 色	材 质	颜 色
150度高温环氧树脂	黑 色	30#PVC双拼线	黑色



3、热敏电阻型号说明

MF52	D	103	F	3435
珠状测温型NTC热敏电阻器	引线为PVC导线	热敏电阻电阻值	NTC阻值允差	B值（25/85）
		10×103=10KΩ	±1%	3435K



4、NTC电气性能

	项目	符号	测试条件	单位	性能要求
4.1	25℃的零功率电阻值	R25	Ta=25±0.05℃ 测试功率≤0.1mW 流动液体中测试	KΩ	10±1%
4.2	温度探头B值	B25/85	B=[(Ta×Tb)/(Tb-Ta)]×ln(Ra/Rb) Tb=85℃±0.1℃	K	3435±1%
4.3	耗散系数	δ	静止空气中	mW/℃	≥3
4.4	时间常数	τ	静止空气中	sec	≤6
4.5	绝缘电阻	/	100V/DC 1min	MΩ	≥100
4.6	工作温度范围	/	/	℃	-40 ~ 150
4.7	热敏电阻阻温特性	/	/	/	见8
4.8	NTC阻值误差	/	/	/	见8

5、温度传感器可靠性能试验

	项目	测试条件及方法	技术要求
5.1	可焊性	将引线浸入235±5℃的锡液中，锡面距本体下端6mm处，时间2~3秒	焊料在引线浸入部分表面涂布均匀、光滑，面积在95%以上
5.2	耐焊接热	将引线浸入265±5℃的锡液中，液面距电阻体6mm，时间5±1秒	无可见性损伤， R25 ΔR/R≤±2%
5.3	引出端强度	拉力：5N，时间：10秒	无可见性损伤， R25 ΔR/R≤±2%
5.4	温度快速变化	-55℃30min→25℃5min→125℃30min→25℃5min，反复5次,恢复4小时	无可见性损伤， R25 ΔR/R≤±2%
5.5	高温	温度：125℃，时间：16小时	无可见性损伤， R25 ΔR/R≤±2%
5.6	寒冷	温度：-55℃，时间：2小时	无可见性损伤， R25 ΔR/R≤±2%
5.7	低气压	气压：40±0.1Kpa，时间:4小时	无可见性损伤， R25 ΔR/R≤±2%
5.8	稳态温热	温度：40℃，湿度：93%， 时间：500±12小时	无可见性损伤， R25 ΔR/R≤±2%， 耐电压≥700V/AC 1min 绝缘电阻≥100MΩ
5.9	交变湿热	温度：25~40℃，湿度：90%， 时间：24小时	无可见性损伤， R25 ΔR/R≤±2%， 耐电压≥700V/AC 1min 绝缘电阻≥100MΩ
5.10	上限类别温度下零功耗的耐久性	温度: 125℃±2℃, 时间:999±24小时	无可见性损伤， R25 ΔR/R≤±2%
5.11	振动	频率范围：10~500HZ，振幅：0.75mm或98m/S2，时间2小时	无可见性损伤， R25 ΔR/R≤±2%
5.12	碰撞	加速度：240m/S2，脉冲持续时间：5mS，碰撞次数：3950次	无可见性损伤， R25 ΔR/R≤±2%



6、NTC焊接条件
焊接时，焊接处距电阻体根部至少6mm，焊接温度应低于350℃，焊接时间应尽量短。

7、热敏电阻储存条件
7.1储存温度：-10℃ ～ 40℃；
7.2储存湿度：≤75% RH；
7.3避免存放在具有腐蚀性气体及光照的环境下；
7.4包装打开后需重新密封保存；

8、NTC热敏电阻阻值与温度R/T表公式计算表

Resistance       10k Ohms at 25deg. C
B Value            3435K at 25/85 deg. C

T(℃)	R(KΩ)	T(℃)	R(KΩ)	T(℃)	R(KΩ)	T(℃)	R(KΩ)	T(℃)	R(KΩ)
-40	206.1	5	22.17	50	4.160	95	1.111	140	0.3850
-39	194.6	6	21.25	51	4.025	96	1.083	141	0.3769
-38	183.9	7	20.36	52	3.895	97	1.056	142	0.3690
-37	173.8	8	19.53	53	3.770	98	1.030	143	0.3613
-36	164.4	9	18.73	54	3.649	99	1.004	144	0.3538
-35	155.5	10	17.97	55	3.533	100	0.9788	145	0.3465
-34	147.1	11	17.25	56	3.421	101	0.9546	146	0.3394
-33	139.3	12	16.56	57	3.313	102	0.9311	147	0.3325
-32	131.9	13	15.91	58	3.210	103	0.9082	148	0.3258
-31	125.0	14	15.28	59	3.109	104	0.8860	149	0.3192
-30	118.4	15	14.69	60	3.013	105	0.8644	150	0.3129
-29	112.3	16	14.12	61	2.920	106	0.8434
-28	106.5	17	13.57	62	2.830	107	0.8229
-27	101.0	18	13.05	63	2.743	108	0.8031
-26	95.85	19	12.56	64	2.660	109	0.7838
-25	91.00	20	12.08	65	2.579	110	0.7650
-24	86.43	21	11.63	66	2.502	111	0.7467
-23	82.12	22	11.20	67	2.427	112	0.7290
-22	78.05	23	10.78	68	2.354	113	0.7117
-21	74.20	24	10.38	69	2.285	114	0.6949
-20	70.58	25	10.00	70	2.217	115	0.6785
-19	67.16	26	9.635	71	2.152	116	0.6626
-18	63.93	27	9.285	72	2.089	117	0.6471
-17	60.87	28	8.949	73	2.029	118	0.6320
-16	57.98	29	8.627	74	1.970	119	0.6173
-15	55.24	30	8.319	75	1.914	120	0.6030
-14	52.65	31	8.022	76	1.859	121	0.5891
-13	50.20	32	7.738	77	1.807	122	0.5756
-12	47.87	33	7.465	78	1.756	123	0.5624
-11	45.66	34	7.203	79	1.707	124	0.5496
-10	43.56	35	6.952	80	1.659	125	0.5371
-9	41.58	36	6.710	81	1.613	126	0.5249
-8	39.69	37	6.478	82	1.569	127	0.5131
-7	37.90	38	6.255	83	1.526	128	0.5016
-6	36.20	39	6.040	84	1.484	129	0.4904
-5	34.58	40	5.834	85	1.451	130	0.4795
-4	33.05	41	5.636	86	1.406	131	0.4688
-3	31.59	42	5.446	87	1.369	132	0.4585
-2	30.21	43	5.262	88	1.333	133	0.4484
-1	28.89	44	5.086	89	1.299	134	0.4386
0	27.63	45	4.917	90	1.265	135	0.4291
1	26.42	46	4.753	91	1.232	136	0.4198
2	25.27	47	4.596	92	1.201	137	0.4107
3	24.18	48	4.445	93	1.170	138	0.4019
4	23.15	49	4.300	94	1.140	139	0.3933
