NTC热敏电阻对输出电压的IC温度传感器
来源:本站  更新时间:2014-05-03 20:21:49  查看次数:

     电子工程师们发现,NTC热敏电阻测温日益成为现代应用程序的欢迎。 两种常用的温度传感解决方案是负温度系数(NTC)热敏电阻和电压输出的集成电路(IC)的温度传感器。
热敏电阻是一个电阻,其电阻随温度而变化。 特别是,NTC热敏电阻的电阻随温度增加而增加。 电压输出集成电路温度传感器是硅温度传感器,其输出的模拟电压与温度成正比。

有使用NTC热敏电阻在一个电压输出集成电路温度传感器的几个优点。 一个关键的优势是,有许多可供更多的封装选择。 这包括包比那些可用于电压输出IC温度传感器更小。 通常情况下,这转化为更快的响应时间作为反应时间是高度依赖于封装尺寸。 接口的NTC热敏电阻与模拟 - 数字转换器(ADC),当一个优点是成比例的配置,从而在ADC的参考误差抵消。 另外,NTC热​​敏电阻器似乎比电压输出集成电路温度传感器更便宜。 然而,额外的元件常常是必要使用NTC热敏电阻器时,必须在整个温度传感解决方案的成本考虑。 以更高的价格,工程师们可以得到NTC热敏电阻具有较宽的温度范围比输出电压的IC温度传感器。

可替换地,也有优点为使用电压输出集成电路温度传感器通过一个NTC热敏电阻。 一个优点是,输出电压集成电路温度传感器往往是更容易使用,因为他们有一个用户友好的虚拟线性输出。 另外,NTC热​​敏电阻的阻值与温度的特性是指数。 图1显示了三个分压器NTC热敏电阻器网络与德州仪器的LMT87电压输出IC温度传感器的输出电压与温度的关系。 每°C电压NTC热敏电阻的变化不是整个温度范围内保持恒定,而在每°C电压的电压输出IC温度传感器的变化几乎是恒定的。 当与ADC接口,电压输出集成电路温度传感器往往是在器件的整个温度范围内更准确。 这是因为,ADC的分辨率是足够的,以检测电压的变化的电压输出集成电路温度传感器,但不总是对的NTC热敏电阻。 然而,热敏电阻器可以与复杂的电阻网络相结合,以帮助线性化曲线在有限的温度范围。 请注意,使用NTC热敏电阻器中使用的电阻网络增加了复杂性,成本和整体感温溶液的足迹。

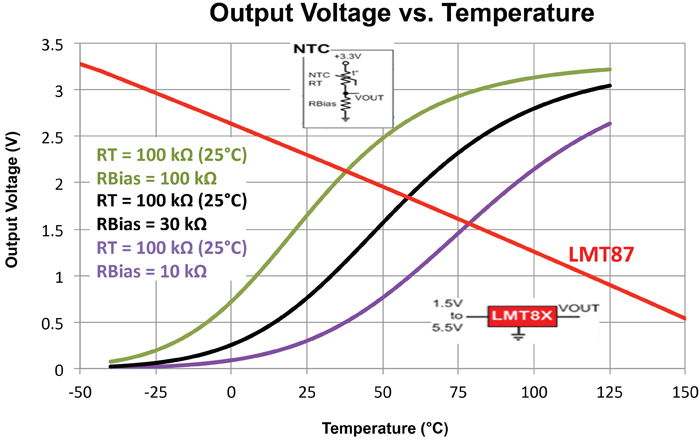

1。输出电压(V)与温度(℃)

用于使用一个电压输出集成电路温度传感器的另一个优点是它们消耗少得多的功率,由于具有相当恒定的低电源电流。 NTC热敏电阻器,在另一方面,有一个供给电流的差别很大的温度。 图2说明通过展示典型电源电流与三个分压器热敏电阻网络和德州仪器LMT8X系列的电压输出IC温度传感器器件的温度这一优势。 随着温度的升高,该NTC热敏电阻的电阻值降低。 作为如图2所示,这将导致电流通过电压分压器网络,以增加。 当电流较大,NTC热​​敏电阻可以自行加热超过造成温度误差环境的环境温度。

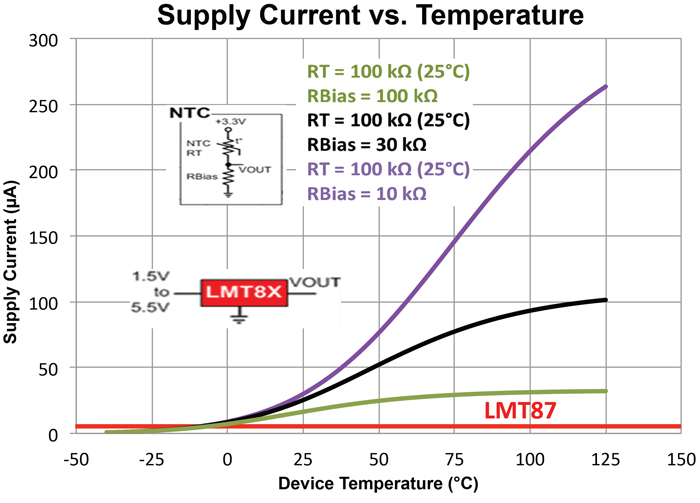

2。电源电流(μA)与器件温​​度(℃)

最后一件事决定使用一个NTC热敏电阻或电压输出IC温度传感器时,要考虑的是输出阻抗。 输出电压的IC温度传感器具有相当持续低输出阻抗,同时NTC热敏电阻的输出阻抗一般较高,并随温度变化。 当使用NTC热敏电阻的ADC,必须小心,以确保该ADC可以处理的NTC热敏电阻器的源阻抗。 在一些情况下,缓冲器可能需要。

总结
技术是不断发展和工程师们发现,需要对温度传感正变得越来越普遍。 NTC热敏电阻和电压输出IC温度传感器都是有用的温度传感解决方案。 但在结束时,合适的温度感测解决方案是依赖于输出度量和各个应用程序的要求。
