单端玻封NTC热敏电阻技术指标
来源:本站 更新时间:2018-10-17 21:22:59 查看次数:

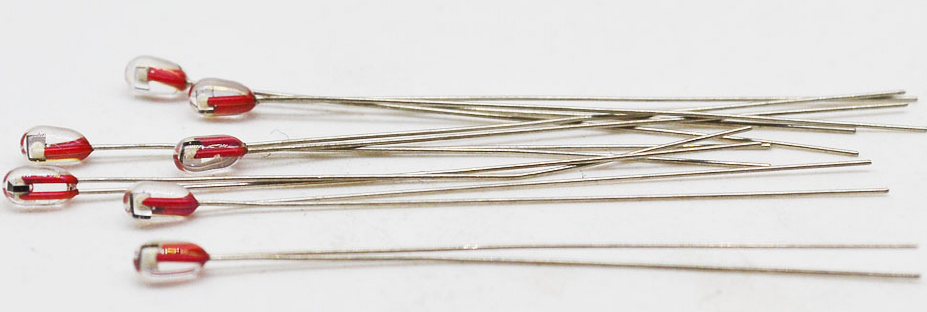

M58B单端玻封NTC热敏电阻其较宽的使用温度范围,能在高温300℃长期稳定工作被广泛应用于高温NTC传感器制作、锅底发热盘、高温发热丝、炭纤维发热膜片、陶瓷发热片等产品的温度测量。富温传感器推出头部直径0.9MM、0.8MM、0.7MM、0.6MM、0.5MM的小体积MF58B单端玻封NTC热敏电阻,小头NTC热敏电阻体积小便于安装、响应灵敏、精度高、一致性好。
单端玻封NTC热敏电阻与其他封装外形的优劣对比:
NTC 耐高温 |
NTC 耐低温 |
NTC 响应时间 |
NTC 安装方式 |
NTC 密封性 |
NTC 焊接优势 |
NTC 焊接劣势 |
NTC芯片与导线 的连接方式 |
||
单端玻封NTC热敏电阻 |
最高可达300度 | -50度 | 最快 | 方便 | 好 | 牢靠 | 玻璃壳易碎 | 银焊/金焊 | |
二极管玻封NTC热敏电阻 |
250度 | -30度 | 慢 | 随意 | 一般 | 成本低 | 玻璃壳易断 | 接触式 | |
漆包线环氧树脂NTC热敏电阻 |
105度 | -40度 | 慢 | 随意 | 一般 | 成本低 | 脱银虚焊 | 锡焊 | |
贴片式NTC热敏电阻 |
200度 | -50度 | 一般 | PCB | 差 | 成本低 | 脱银虚焊 | 锡焊 | |
薄膜式NTC热敏电阻 |
90度 | -30度 | 一般 | 贴装 | 差 | 成本低 | 脱银虚焊 | 锡焊 |
单端玻封NTC热敏电阻电性能:
项目 | 内容 | 参数 | 参数值 | 单位 | |||||
零功率电阻 | R 0℃ (油浴) | R | 100 | 13.0622 | KΩ | ||||
参考电阻 | R T℃ (油浴) | R | 200 | 1.0000 | KΩ | ||||
B值 | t1 到 t2 间的B值,计算公式Bt1/t2 = Ln(Rt1/Rt2) / [1/(t1+273.15)-(1/t2+273.15)] | B100/200 | = | 4537 | K | ||||
热时间参数 |
NTC传感器温度变化到温差的63.2%所需要的时间介质:空气 (具体请索取富温技术标准) |
t | = | 12 | 秒 | 大约 | |||
耗散系数 | 静态空气中 | δ | = | 3.2 | ㎽/K | 最大 | |||
工作温度范围 | 正常使用温度范围 | -50.00 | ~ | 300.00 | ℃ | ||||
NTC热敏电阻最大额定功率 |
静态空气中 | 83mW | |||||||
绝缘电阻值 |
施加500VDC.空气中 (具体请索取厂家技术标准) |
100MΩ 最小 | |||||||
NTC热敏电阻最大额定电流 |
静态空气中 (具体请索取工厂技术标准) |
3.9mA | |||||||
NTC热敏电阻最大工作电流 |
自热不会产生0.1度温差的工作电流 |
0.45mA |
* Note) After test, keep the sample in nomal temperature and humidity for 3 hours. |
单端玻封NTC热敏电阻可靠性试验:
试验项目 | 测试方法 | 判定标准 | |||||||
NTC高温老化 | 将小体积NTC传感器置于 80±5℃ 空气环境 1000hrs ± 4hrs.之后测试. | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC低温老化 | 将高精度NTC热敏电阻置于 -3±5℃ 空气境1000hrs ± 4hrs.之后测试. | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC冷热循环 |
将100K3950NTC传感器进行热 循环冲击,冲击方式如下: -30±5℃(空气,15min) ⇔ 室温.( 5min) ⇔ 80±5℃(空气,15min) |
ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC自由跌落 | 将10K/3435NTC传感器从1米高处,自由跌落到木地板上3次外观无破损 | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC高温高湿试验 | 将104F3950热敏电阻存储于湿度95%,温度60度的环境内,放置1000小时 | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC寿命试验 |
将103F3380NTC 传感器存储于湿度 95%温度60度的环境内, 加电压1.5V,放置1000小时 |
ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC防水性试验 | 将103F3950NTC传感器置于70度水中,放置100小时 | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% | |||||||||
NTC玻封强度试验 | 103F3435热敏电阻电线引出方向,施加20N的拉力,1分钟 | ΔR25 ≤ ±3% | |||||||
ΔB ≤ ±2% |
单端玻封NTC热敏电阻使用注意事项:
本玻封NTC温度传感器属于精密电子配件。开封后请室温或低温,低潮保存.本产品所以部件满定ROHS环保要求(豁免项除外) .
本单端NTC热敏电阻产品属于电流、电压敏感类元器件,请确保接入的电路没有大电流或脉冲、浪源电流,防止烧坏。
本热敏电阻产品对热非常敏感,检测时请确来检测环境的温度稳定在正负0.05度以上的精度,否则有一定的误差。
对本产品有任何疑问,请致电: 0755-29402582寻求技术支持。
对本产品有任何疑问,请致电: 0755-29402582寻求技术支持。
