概述
负温度系数热敏电阻英文NTC THERMISTOR的由来:
NTC Hegtive Temperature Coefficient Thermistor:nally Sensitive Resistor
NTC热敏电阻器是一种以过渡金属氧化物为主要原材料制造的半导体陶瓷元件,它具有电阻值随温度的变化而变化的特性:在一定的测量功率下,电阻值随着温度上升而下降。利用这一特性,可将ntc热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。
负温度系数 (ntc)热敏电阻采用高纯材料及独特配方、制造工艺使其达到可靠的结构和致密度。这样可以保证小尺寸、高阻值及B值精度以及能够对温度的变化作出快速响应,从而获得高灵敏度、高精度的器件。
采取不同的制造工艺方法、结构、形状,可以获得各种各样的NTC热敏电阻,它们广泛应用于温度测量、温度补偿等领域。
NTC热敏电阻器的主要技木参数
1.零功率电阻值Rt
在规定温度下,采用引起电阻变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
2.零功率电阻R25
指25公时测得的零功率电阻值,它是热敏电阻器的设计电阻值,也是标称电阻值。
3.B 值1constamt
B值是负温度系数热敏电阻器的热敏指数,它被定义为两个温度下零功率电阻值的自然对数之差与两个温度
倒数之差的比值,即:
B=[1/Tj- 1/T2]/In(R,)- In(R2)
式中
Rn--温度为T时的零功率电阻值
Rn--温度为T:时的零功率电阻值
除非特别指出,B值是由25℃(298.15K)和50℃( 323.15K)的零功率电阻值计算而得到的,B值在工作温度范围内并不是一个严格的常数。
4.功摔电阻温度系数a,
指在规定温度下,热敏电阻器的零功率电阻随温度的变化率与它的零功率电阻值之比,即:
ar=(1/R)X(dRr /a) =-B/T:
式中: ar温度为T时的零功率电阻温度系数
R-温度为T 时的零功率电阻值
T-温度( 以K表示)
B-B值
5.耗散系数
在规定的环境温度下,热敏电阻器耗散功率变化率与其相应温度变化之比,
即: ℨ=OP/OT,
在工作温度范围内,ℨ随环境温度变化而有所变化。它表示使热能电阻体升高1℃温度所需稍耗的功率。
6.热时间常数r
在零功率条件下,当温度发生突变时,热敏电阻体温度变化了始末温度差的63.2%所需的时间。1与热敏电阻器的热容量c 成正比,与其耗散系数ℨ成反比,即t =c/ ℨ
7.额定功摔耗散系数ℨx (最高使用温度T.-25摄氏度 )
8.阻值一温度特性
NTC特性:NTC的阻值随温度而迅速减小,但其这种变化曲线是非线性的。

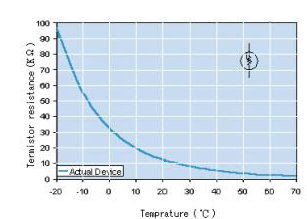

[A]非线性的温度恃性

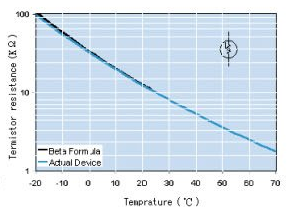

[B ]Y轴为对数坐标时非常接近实际的温度特性
NTC热敏电阻阻值随温度的变化函数如下式:
R25 是热敏电阻在室温下的阻值,B 是热敏电阻材料的Relrins 常数,T是热敏电阻的实际摄氏温度。
