三合一NTC温度传感器
来源:本站 更新时间:2018-02-03 09:44:17 查看次数:
关键词:三合一温度传感、NTC热敏电阻
摘 要:本技术规格书描述了三合一NTC温度传感器关键技术参数规格,为选型、采购提供依据。
缩略语清单:
Abbreviations 缩略语 | Full spelling 英文全名 | Chinese explanation 中文解释 |
NTC温度传感器 | Negative Temperature Coefficient | 负温度系数热敏电阻 |
1 三合一NTC温度传感器性能需求
项目名称 | 需求参数指标 | 备注 | 供应商应答 |
*功率要求 | ≤50mW | 关键指标,单个NTC要求 | |
*功能要求 | NTC温度探头环境温度采集 | 关键指标 | |
温度检测范围:-10℃~+55℃, | |||
温度检测误差:±1℃(-10℃~0℃) | |||
*NTC检测范围及精度 | 关键指标 | ||
±1℃(+45℃~+55℃) | |||
±0.5℃(0℃~+45℃) | |||
*NTC热敏电阻参数 |
R25=10KΩ ±1% B25/85=3435 R25=10KΩ ±1% B25/50=3950 R25=100KΩ ±1% B25/50=3950 |
可选 | |
工作温度:-10℃~55℃ | |||
*工作温湿度 | 关键指标 | ||
工作湿度:5%RH ~95%RH | |||
存储温度:-40℃~70℃ | |||
*存储温湿度 | 关键指标 | ||
存储湿度:≤95%RH,无凝露 | |||
RJ45水晶头 | |||
*接口定义 | 关键指标 | ||
接口线序定义见表1 | |||
*通信协议 | NA | ||
*无铅要求 | 无铅 | 关键指标 | |
*EMC要求 | ESD静电放电: | |||
接触放电:6kV,空气放电:8kV,判据B; | ||||
*防护等级 | 除水晶头外IP65 | |||
*安规要求 | NTC热敏电阻满足 500V 耐压要求 | 关键指标 | ||
*海拔高度 | 0~4000 米 | |||
1)满足 10 | NTC温度传感器年寿命要求; | 关键指标,其中损耗性器 | ||
*可靠性、寿命要求 | ||||
2)通过下文“可靠性试验要求”; | 件寿命满足10年要求 | |||
*环保要求 | 满足 ROHS,REACH,WEEE 并提供第三方 | |||
测试报告。 | ||||
*热插拔电流限制 | NA | |||
*功耗(或电流) | NA | |||
要求 | ||||
*温度传感器安装要求 | 磁铁吸附式 | |||
CE(EMC、安规要求见上述,需提供第三方检 | ||||
*认证要求 | 测报告); | 关键指标 | ||
CB(需提供第三方检测报告)。 | ||||
2 三合一NTC温度传感器结构及其它需求
项目名称 | 需求参数指标 | 备注 | 供应商应答 |
*结构尺寸 | 长度(NTC温度传感器+线缆):2300mm±5% | 关键指标 | |
(具体要求见:接口尺寸定义) | |||
*外壳材料 | NTC温度传感器外壳材料:不锈钢(NTC 部分) | ||
颜色要求:黑色 | |||
线缆颜色:黑色 | |||
*颜色 | RJ45 端子颜色:(水晶头,无色透明) | ||
传感器:黑色 | |||
*机械特性 | 线缆和插头可承受拉力:7.79KG Min | ||
*安装方式 | 1)卡扣(线缆折弯处采用卡扣安装) | ||
2)磁吸(NTC 及线缆采用磁吸安装) | 关键指标 | ||
*接线端子 | RJ45 水晶头 8P8C-REJE-3S-1 (防爆型/注塑成型用) | 关键指标 | |
非屏蔽 | 要求水晶头要注塑护线套 | ||
接触电阻≤30mΩ | |||
绝缘电阻≥1000MΩ | |||
线缆长度 | 见图 1 | ||
包装形式 | 独立纸盒包装 | ||
*NTC传感器说明书 | 中英文说明书,生产厂家厂家富温手册中包含“1.性能需求”表 | 关键指标,生产厂家对产品的 | |
规格承诺。 | |||
中所覆盖内容,辅料清单。 | |||
*NTC温度传感器撞击要求 | 按照速度 1m/s,加速度 1g,撞击 10 次,产品可正 | ||
常工作。 | |||
3 接口尺寸和定义
3.1 对外接口(RJ45 水晶头)要求
RJ45水晶头尺寸符合标准:
FCC Part 68.500 or IEC 60603-7-4
TIA-1096-A or TIA-968-A

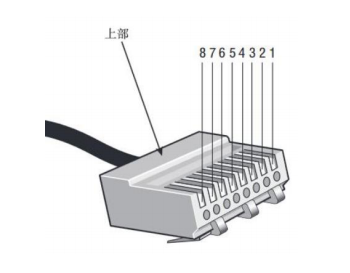

3.2 RJ45 水晶头引脚定义
表1 RJ45水晶头引脚顺序定义
引脚顺序 | 引脚定义 | 线芯颜色 | 线径 | 备注 |
1 | NTC1+ | 绿白 | AWG24~26 | NTC1 信号 |
2 | NTC1- | 绿 | AWG24~26 | |
3 | / | 橙白 | AWG24~26 | |
4 | NTC2+ | 蓝 | AWG24~26 | NTC2 信号 |
5 | NTC2- | 蓝白 | AWG24~26 | |
6 | NTC3+ | 橙 | AWG24~26 | NTC3 信号 |
7 | NTC3- | 棕白 | AWG24~26 | |
8 | / | 棕 | AWG24~26 | |
4 NTC温度传感器尺寸要求
4.1 温度传感器长度尺寸要求

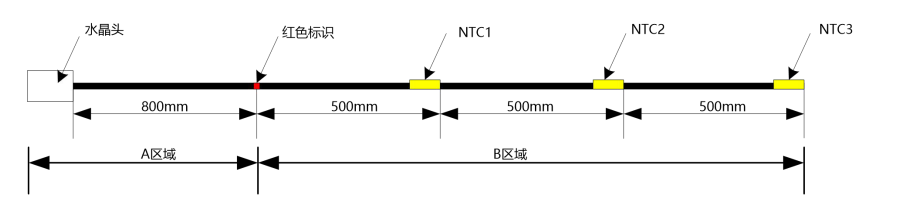

图1 NTC传感器尺寸要求示意图
传感器线缆长度公差要求:±5%;
A区域部分线缆不支持磁吸,B区域部分线缆支持磁吸;
安装标识区宽度10mm,颜色为红色;
4.2 传感器本体尺寸要求:
NTC温度传感器尺寸:
关键尺寸,温度传感器厚度(从安装面到器件最大厚度)≤20mm
NTC传感器宽度(包含线缆和传感器)≤20mm
4.3 线缆尺寸要求
线缆宽度及厚度(或直径):含磁吸部分
NTC温度传感器线缆厚度(从安装面到线缆最大厚度)≤10mm
线缆长度要求,见图 1,线缆长度公差±5%
4.4 卡扣尺寸要求:
要求:1、可以安装到下面孔径中:
直径4.6mm±0.1mm(深度1.5mm±0.1mm)
2、维护NTC温度传感器时不需要将卡扣从结构件上拆除;
3、颜色:黑色;
4、卡扣数量:5个;
4.1 温度传感器长度尺寸要求
图1 NTC传感器尺寸要求示意图
传感器线缆长度公差要求:±5%;
A区域部分线缆不支持磁吸,B区域部分线缆支持磁吸;
安装标识区宽度10mm,颜色为红色;
4.2 传感器本体尺寸要求:
NTC温度传感器尺寸:
关键尺寸,温度传感器厚度(从安装面到器件最大厚度)≤20mm
NTC传感器宽度(包含线缆和传感器)≤20mm
4.3 线缆尺寸要求
线缆宽度及厚度(或直径):含磁吸部分
NTC温度传感器线缆厚度(从安装面到线缆最大厚度)≤10mm
线缆长度要求,见图 1,线缆长度公差±5%
4.4 卡扣尺寸要求:
要求:1、可以安装到下面孔径中:
直径4.6mm±0.1mm(深度1.5mm±0.1mm)
2、维护NTC温度传感器时不需要将卡扣从结构件上拆除;
3、颜色:黑色;
4、卡扣数量:5个;
5 三合一温度传感器可靠性要求
序号 | 实验项目 | 采用标准 | 实验条件/参数 | 备注 |
1 | 低温贮存 | GB/T | -40℃,24h | |
2423.1-2001 | ||||
2 | 高温贮存 | GB/T | +70℃,24h | |
2423.2-2001 | ||||
3 | 低温工作 | GB/T | -10℃,24h;14.5V | |
2423.1-2001 | ||||
4 | 高温工作 | GB/T | +55 ℃,24h;14.5V | |
2423.2-2001 | ||||
温度范围:-10℃~+55℃ | 实验完毕后产品指标满 | |||
实验步骤: | 足规格书要求。 | |||
(1)以大于 3℃/min 的温度变化率降温到-10℃; | ||||
(2)在-10℃保持 3h; | ||||
5 | 温度循环 | (3)以大于 3℃/min 的温度变化率升温到 55℃; | ||
(4)在 55℃保持 3h; | ||||
(5)重复(1)~(4)五遍; | ||||
(6)以大于 3℃/min 的温度变化率降温到 25℃; | ||||
(7)在 25℃保持 1h; | ||||
热敏电阻样品测试,与实验前数据进行对比。 | ||||
6 | 工作状态下 | 参数:25℃~55℃,95%; | 实验后产品指标满足规 | |
的交变湿热 | 实验步骤: | 格书中相应的要求。 | ||
(1)1h 内湿度升高到 95%; | ||||
(2)耐高温NTC温度传感器3h 内从 25℃上升到 55℃,此时湿度为 95%; | ||||
(3)在 55℃,95%保持 9h; | ||||
(4)NTC温度传感器3h 内从 55℃降低到 25℃,此时湿度为 95%; | ||||
(5)高精度温度传感器在 25℃,95%保持 9h; | ||||
(6)重复(2)~(5)一遍; | ||||
(7)温度传感器1h 内湿度降低到 50%;此时温度为 25℃; | ||||
(8)热敏电阻在 25℃,50%保持 1h; | ||||
(9)NTC温度探头样品测试,与实验前数据进行对比。 | ||||
高温高湿 | +85℃,85%RH,1000H,上电 | 实验后产品指标满足规 | ||
格书中相应的要求。 | ||||
6 包装运输实验
温度:-40℃~+70℃
相对湿度:5%RH-95%RH
标准大气压力:86~106KPA
三合一NTC温度传感器跌落试验条件/参数:
面、角、棱跌落:对1个角、3 条棱和6 个面进行跌落:
1个角: 如果能判断其中的一个底角最薄弱,这个底角就作为跌落对象;
如果不能判断,选择角2-3-5。
3 条棱: 相交于这个底角的三条棱。
6 个面: 包装件的六个外表面;跌落次数:
每个面各1次
三合一NTC温度传感器随机振动实验:
频率范围加速度谱密度
5-20HZ: 1.0m2/s3;
20-200HZ:-3dB;
总均方根加速度: 0.781Grms
试验轴向: 3 轴向。
试验时间:每个轴向30min。
三合一NTC温度传感器冲击试验:
三合一温度传感器碰撞试验:
5-20HZ: 1.0m2/s3;
20-200HZ:-3dB;
总均方根加速度: 0.781Grms
试验轴向: 3 轴向。
试验时间:每个轴向30min。
三合一NTC温度传感器冲击试验:
冲击波形: 半正弦波;
峰值加速: 300m/s2;
脉冲宽度: 6ms; 冲击轴向:6 个方向; 冲击次数:
每个方向3 次
三合一温度传感器碰撞试验:
碰撞波形: 半正弦波; 峰值加速度:180m/s2 ;
脉冲宽度:6ms;
碰撞方向:6 方向;
碰撞次数:每个方向100 次。
7使用年限
使用年限10 年,质保1年,维保3 年。
8 失效率
累积失效率<0.1%。
9 平均无故障时间
MTBF>100,000 小时。
10 热设计要求
采用自然散热方式,满足我司热应力降额要求。
11质量承诺
即在实际应用环境中的承诺。承诺期限不少于3 年,供应商必须提供承诺保证服务,超过两次后需永久报废、早期失效样品需返回三合一NTC热敏电阻(温度传感器)生产厂家富温来认可验证是否失效,再返回供应商维修或进行失效分析,批量生产的失效样品直接返回供应商进行修复或者失效模式分析。但失效也不可超过两次。第三次失效必须更换为新的。如涉及到接口或协议变更,需及时正式通知华为,并及时启动变更流程,确保现网产品的无缝替换。专业NTC热敏电阻(温度传感器)供应商深圳富温传感器技术有限公司承诺结构部分不会出现腐蚀现象时间是不少于3 年。
11.1售后服务要求
提供至少3 年的售后服务,包括周一到周日,24 小时远程技术支持等; 给出产品的具体售后服务要求和内容。三合一温度传感器生产厂家在维护时,对有问题的产品不能在现场进行调整,需进行更换回来后处理。
可维护性要求
11.2
提供维护指导书,对可能出现的一切故障有相对的详细的维护措施说明。
12 包装、环保、存放和运输要求
12.1包装要求
符合DKBA3411-2016 06 采购包装基本技术要求。
包装箱内附件要求
12.2
包装箱内随物料所附带的使用说明书、装箱清单、配置表、安装规范、保修书、合格证、用户产品手册等文字性说明,都需要以中英文双语形式印刷。
运输要求
12.3
三合一NTC温度传感器运输时应有牢固的包装箱。箱外面应符合XX 国标的规定且应有“小心车经放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
满足ISTA-2A 包装运输要求。
环保要求
12.4
环保要求:
NTC温度传感器需满足ROHS,REACH,WEEE。
13 网络安全分析
不涉及。
14 重要说明
对三合一NTC温度传感器规格书的任何修改,都必须得到富温传感技术公司技术规格书制定部门的批准。
本规格书的解释权归本规格书的制作方深圳市富温传感技术有限公司工程部。
供求双方有技术上的分歧时,以本规格书作为仲裁。
使用年限10 年,质保1年,维保3 年。
8 失效率
累积失效率<0.1%。
9 平均无故障时间
MTBF>100,000 小时。
10 热设计要求
采用自然散热方式,满足我司热应力降额要求。
11质量承诺
即在实际应用环境中的承诺。承诺期限不少于3 年,供应商必须提供承诺保证服务,超过两次后需永久报废、早期失效样品需返回三合一NTC热敏电阻(温度传感器)生产厂家富温来认可验证是否失效,再返回供应商维修或进行失效分析,批量生产的失效样品直接返回供应商进行修复或者失效模式分析。但失效也不可超过两次。第三次失效必须更换为新的。如涉及到接口或协议变更,需及时正式通知华为,并及时启动变更流程,确保现网产品的无缝替换。专业NTC热敏电阻(温度传感器)供应商深圳富温传感器技术有限公司承诺结构部分不会出现腐蚀现象时间是不少于3 年。
11.1售后服务要求
提供至少3 年的售后服务,包括周一到周日,24 小时远程技术支持等; 给出产品的具体售后服务要求和内容。三合一温度传感器生产厂家在维护时,对有问题的产品不能在现场进行调整,需进行更换回来后处理。
可维护性要求
11.2
提供维护指导书,对可能出现的一切故障有相对的详细的维护措施说明。
12 包装、环保、存放和运输要求
12.1包装要求
符合DKBA3411-2016 06 采购包装基本技术要求。
包装箱内附件要求
12.2
包装箱内随物料所附带的使用说明书、装箱清单、配置表、安装规范、保修书、合格证、用户产品手册等文字性说明,都需要以中英文双语形式印刷。
运输要求
12.3
三合一NTC温度传感器运输时应有牢固的包装箱。箱外面应符合XX 国标的规定且应有“小心车经放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
满足ISTA-2A 包装运输要求。
环保要求
12.4
环保要求:
NTC温度传感器需满足ROHS,REACH,WEEE。
13 网络安全分析
不涉及。
14 重要说明
对三合一NTC温度传感器规格书的任何修改,都必须得到富温传感技术公司技术规格书制定部门的批准。
本规格书的解释权归本规格书的制作方深圳市富温传感技术有限公司工程部。
供求双方有技术上的分歧时,以本规格书作为仲裁。
