NTC热敏电阻器测风速的原理
来源：本站 更新时间：2018-01-12 18:13:52 查看次数：
NTC热敏电阻应用在风速传感器其原理是供恒流电流，采用负温度系数NTC热敏电阻作为探头的分速传感器结构简单、使用方便、价格低廉。传感器测其阻值随风速的变化，加热的物体在空气中自冷,吹风能加快冷却速度,如果通过一定的电流加热热敏电阻器，当加热量和散热量相等时,热敏电阻器温度趋于稳定可以根据热敏电阻器的阻值变化或端电压变化确定风速。
使用负温度系数NTC热敏电阻进行分速测量时，产生误差的主要原因在于每只热敏电阻的动态特性不会完全一致（阻值误差）

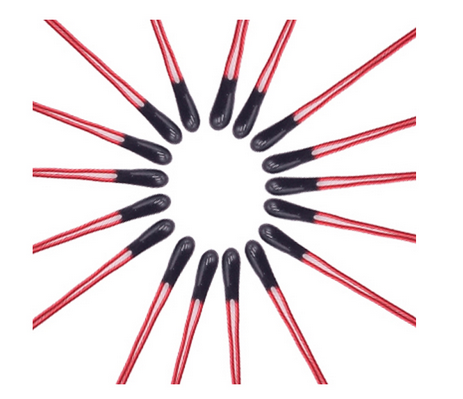

根据热敏电阻器的伏安特性曲线，选用其作为检测元件各区域通常用法是:um(峰值电压) 拐点b 点附近报警检测b点的左边温度检测;用作风速检测时,选热敏电阻器伏安特性曲线上b,d之间的c点附近比较适合。选取一确定型号的MF52B负温度系数热敏电阻器,通上稳定直流电流I 观察并测量其温度上升阻值下降的过程，当热敏电阻器加热和自然散热达到平衡点c点时,测定此时热敏电阻器的温度t、电阻R端电压ue,这就是无风条件下达到的一个平衡点。当对加热10K热敏电阻器通风时,在一定范围内，对应不同的风速它都会达到一个新的动态平衡点，此时,热敏电阻器耗散的功率等于该风速下传导给周围空气的热量。
可以把热敏电阻器接一个平衡电桥作为桥臂，在风速为0 时，调整电桥使桥路平衡输出为0,当对准工作中的热敏电阻器吹风时,不同的风速就可以将热敏电阻器阻值的变化变成电桥的输出电压，只要测试风速和输出电压的对应关系，就可以设计研制适用的风速传感器。
风速传感器对NTC热敏电阻没有绝对的精度要求，标出多少算多少。但要热敏电阻稳定性要高，在恒流恒风速下飘移小。
